Calidad Modelo FG-980S Sistema de navegación inercial de fibra óptica de alta precisión con tiempo de alineación rápido y tamaño pequeño fábrica

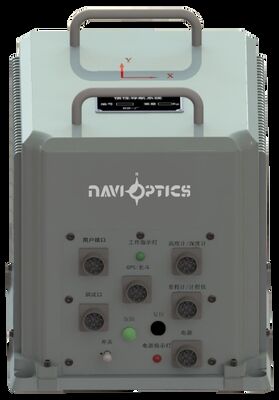

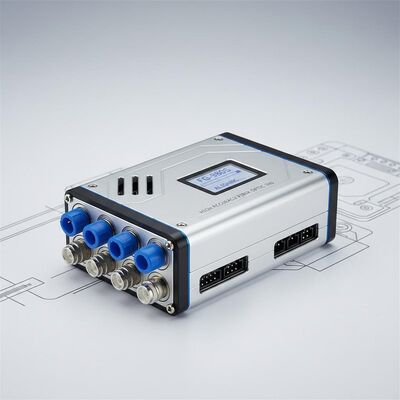

Modelo FG-980S Sistema de navegación inercial de fibra óptica de alta precisión con tiempo de alineación rápido y tamaño pequeño

Name: Modelo FG-980S Sistema de navegación inercial de fibra óptica de alta precisión con tiempo de alineación rápido y tamaño pequeño
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: FG-980S
Price: 10,250.00 USD
Availability: InStock

Atributos clave

Nombre de la Marca: NAVI OPTICS

Número de modelo: FG-980S

Lugar de origen: CHINA

Certificación: CCS

Cantidad mínima de pedido: 1 sistema

Capacidad de suministro: 30 sistemas por mes

El tiempo de entrega: 5-8 días del trabajo

Condiciones de pago: L/C, T/T

Embalaje Estándar: Caja de Corton

FG-980S.pdf

PDF

Resumen del producto

Modelo FG-980S: INS de fibra óptica de alta precisión con error de rumbo <0,1°, alineación rápida de 1,5 minutos, MTBF de 55 000 horas. Diseño compacto y de bajo consumo con GNSS integrado para vehículos aéreos no tripulados y aviación. Robusto certificado (choque de 15 g, MIL-STD-1553B).

Atributos personalizados del producto

Resaltar

unidad de medición de inercia del imu 0.8nmile/h

,

sistema de navegación de inercia del imu 0.8nmile/h

,

sistema de navegación de inercia 0.8m/s

Posición:

0,8 nmilla/h inercial

Velocidad:

0,8 m/s inercial

Rollo y cabeceo:

0,05° inercial

Título:

0,07° inercial

Alinear el tiempo:

1,5 min rápido

Tasa angular:

±400°/s

aceleración:

±15g

Choque:

15g@11ms, medio sinusoidal

Vibración:

0,04 g²/Hz

MTBF:

55000 horas

Descripción del Producto

Modelo FG-980S Sistema de navegación inercial de fibra óptica de alta precisión

El sistema de navegación inercial FG-980S presenta una precisión excepcional con un error de rumbo inferior a 0,1°.Este sistema avanzado incorpora un receptor GNSS integrado y utiliza tres giros de fibra óptica en miniatura de eje único de alta precisión junto con acelerómetros de cuarzo.

Diseñado con dimensiones compactas, construcción ligera y bajo consumo de energía, este sistema sirve como una solución de navegación ideal o fuente de información para UAV, helicópteros,aeronaves de aviación general, y aplicaciones similares.

Características clave

Proporciona información de navegación independiente, abundante, continua y precisa
Tamaño compacto, diseño ligero y bajo consumo de energía
Tecnología integrada de navegación por satélite

Aplicaciones

Vehículos aéreos no tripulados (UAV)
Helicópteros
Aeronaves de aviación general
Aplicaciones aeroespaciales relacionadas

Las dimensiones estructurales

Modelo FG-980S Sistema de navegación inercial de fibra óptica de alta precisión con tiempo de alineación rápido y tamaño pequeño 0

Especificaciones técnicas

Tiempo de alineación	GC: 10 minutos Rápido: 5 minutos
Precisión	Posición:La velocidad de entrada de los vehículos aéreos de las categorías IIa y IIIa es igual a la velocidad de entrada de los vehículos aéreos de las categorías IIa y IIIa. Velocidad:Inertial: 1 m/s, integrado: 0,8 m/s La actitud (1σ):Inertial: 0,02°, integrado: 0,01° Posición (1σ):Inertial: 0,1°, integrado: 0,08°
Rango dinámico	Tasa angular:± 400°/s Aceleración:± 15 g
Requisitos de funcionamiento	Temperatura:Trabajo: -45 a +70 °C, Almacenamiento: -55 a +85 °C El choque:Se trata de un sistema de control de las emisiones de gases de efecto invernadero. Vibración:0.04 g2/Hz
El número de unidades	50,000 horas
Suministro de energía/consumo	La velocidad de la corriente de corriente será igual o superior a:
Interfaz	Se aplican las siguientes medidas:
Dimensión	Unidad de navegación: 238 mm * 188 mm * 190 mm Tamaño máximo: 254 mm * 188 mm * 190 mm
Peso	7.1 kg (excluida la antena receptora)

Modelo FG-980S Sistema de navegación inercial de fibra óptica de alta precisión con tiempo de alineación rápido y tamaño pequeño 1
