Datos del producto:
|
Tiempo de corrección: | 5 minutos | La actitud: | 0.02 grados, 1 σ |
---|---|---|---|
Precisión: | 0.1 s (Lat), 1σ autónomo | - ¿ Qué?: | 5 cm o 5% |
Tarifa de la rotación: | ± 400o/s | Aceleración: | ±20g |
Temperatura de trabajo: | -40°C~+70°C | Temperatura de almacenamiento: | -55℃~+85℃ |
Vibración: | 0.04g2/hz@20~2000hz | El choque: | 30g@6ms, mantener la precisión 50g@11ms, sin daños |
Fuente de alimentación: | 18 V ~ 36 V de corriente continua | Consumo: | ≤ 15 W |
Tamaño ((W × D × H): | Las dimensiones de las placas son las siguientes: | Peso: | ≤4.8kg |
Impermeable: | Protección IP66 | Puerto RS232/RS422: | 4 salidas/2 entradas |
Puerto Ethernet: | 4 salidas/2 entradas | Puerto de pulso: | 2 salidas/4 entradas |
Formatos de datos: | NMEA0183, ASCII, binario | El número de unidades: | 80000 horas |
garantía: | Tres años | ||
Resaltar: | compás de girocompás de la nave 0.02deg,compás de girocompás marino 0.02deg,Compás de girocompás electrónico IP66 |

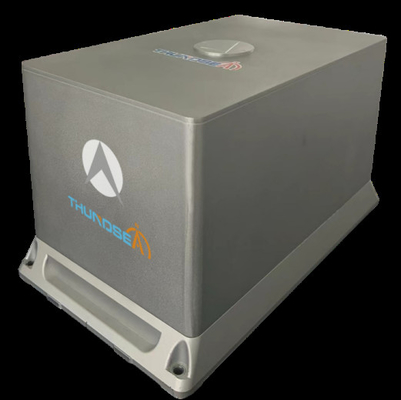

La unidad de referencia de actitud y rumbo modelo FG-800A es un giróscopo y sensor de movimiento todo en uno, utilizado para medir la posición, velocidad, actitud, velocidad angular y aceleración del portador. Este sistema consta de tres giróscopos de fibra óptica de alto rendimiento, tres acelerómetros de cuarzo y PCB de procesamiento eléctrico, giróscopo de fibra óptica para medir la actitud y acelerómetro para medir la aceleración. El FG-800A está diseñado de acuerdo con los estándares militares, y el blindaje electromagnético, el equilibrio térmico y el sellado se consideran completamente para garantizar un rendimiento excelente incluso en condiciones extremas.
Características
• Autoalineación inicial sobre base estática o dinámica
• Calibración y compensación de parámetros de error en todo el rango de temperatura
• Interfaces para GNSS/Odómetro/DVL
• Modos de navegación configurables
• Alta precisión autónoma
• Oleaje en tiempo real
• Estándares militares
Aplicaciones
• Brújula para vehículos marinos
• Navegación y posicionamiento de vehículos submarinos
• Posicionamiento y búsqueda del norte para vehículos terrestres
• Estabilización y control para portadores en movimiento
• Medición de actitud
FueraDibujo lineal
Rendimiento | Tiempo de ajuste | 10 minutos |
Actitud | 0,01 grados, 1σ | |
Precisión de rumbo | 0,05°, 1σ autónomo | |
0,02°, con ayuda de GPS | ||
Oleaje | 5 cm o 5% | |
Rangos de medición | Velocidad de rotación | ±400 grados/s |
Aceleración | ±20g | |
Entorno de trabajo | Temperatura de trabajo | -40°C~+60°C |
Temperatura de almacenamiento | -55°C~+70°C | |
Vibración | 0,04g2/hz @ 20~2000hz | |
Choque | 30g @ 6ms/50g @ 11ms | |
Características eléctricas | Fuente de alimentación | 18~36VCC |
Consumo | ≤15W | |
Tamaño (ancho x profundidad x alto) | 171 × 308 × 172 mm | |
Características físicas | Peso | ≤6,8 kg |
Resistente al agua | IP 65 | |
Interfaces | Puerto RS232/RS422 | 2 salidas/4 entradas |
Puerto Ethernet | 1 entrada | |
Puerto CAN | 2 salidas | |
Formatos de datos | NMEA 0183, ASCII, BINARIO | |
Fiabilidad | MTBF | 80000 horas |
Garantía | 3 años |
