Calidad Giroscopio de fibra óptica de un solo eje de alta precisión con deriva de polarización de 0.002 °/hr y velocidad angular de ±300 °/s fábrica

Giroscopio de fibra óptica de un solo eje de alta precisión con deriva de polarización de 0.002 °/hr y velocidad angular de ±300 °/s

Name: Giroscopio de fibra óptica de un solo eje de alta precisión con deriva de polarización de 0.002 °/hr y velocidad angular de ±300 °/s
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: F120HC
Price: 10,250.00 USD
Availability: InStock

Atributos clave

Nombre de la Marca: THUNDSEA

Número de modelo: F120HC

Lugar de origen: Qingdao

Certificación: CCS

Cantidad mínima de pedido: Un sistema

Capacidad de suministro: sistema 30 por mes

El tiempo de entrega: 15 días

Condiciones de pago: LC, T/T

Embalaje Estándar: Caja del cartón

Resumen del producto

FOG de un solo eje de alta precisión con desviación de polarización ultrabaja de 0,002°/h, rango de ±300°/s y estabilidad excepcional entre -40 ℃ y 65 ℃. Presenta un recorrido aleatorio mínimo de 0,0005°/√h y una robusta resistencia a vibraciones/impactos para una medición inercial de precisión.

Atributos personalizados del producto

Resaltar

0.002 °/hr single axis gyroscope

,

002 °/hr escogen el giroscopio del eje

,

giroscopio de inercia del arti

Rango de velocidad angular medida (°/s):

±300

Factor de escala No linealidad a temperatura fija (ppm):

≤10

Asimetría del factor de escala a temperatura ambiente (ppm):

≤1

Repetibilidad del factor de escala a temperatura fija (ppm):

≤5

Repetibilidad del factor de escala en el rango de temperatura completo desde -40 ℃ hasta 60 ℃ (ppm):

≤15

Deriva de polarización a temperatura fija (10s,1σ,°/h):

≤0.002

Repetibilidad de deriva de polarización a temperatura fija (1σ,°/h):

≤0.03

Repetibilidad de deriva de polarización en el rango de temperatura completo desde -40 ℃ hasta 60 ℃ (:

≤ 005

Deriva de polarización en el rango de temperatura completo desde -40 ℃ hasta 60 ℃ (100 s, 1 σ, °/h):

≤ 0005

Paseo aleatorio (°/√h):

≤0,0005

Vibración aleatoria (°/h):

≤0.1

Choque (°/h):

≤0.1

Resolución de poder:

≤0.5

Cambio de desviación cero antes y después de la vibración (°/h):

≤ 001

Sensibilidad de polarización cero (°/h/GS):

El valor de las emisiones5

Temperatura de almacenamiento:

-50 ℃ ~ 70 ℃

Temperatura de funcionamiento:

-40 ℃ ~ 65 ℃

Descripción del Producto

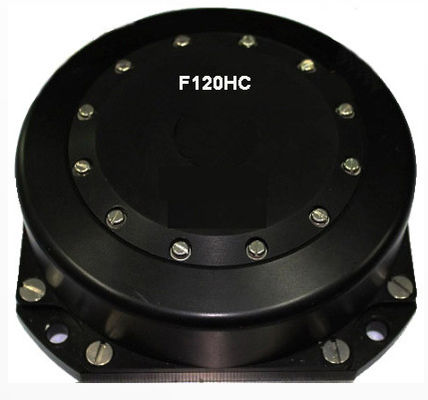

Giroscopio de Fibra Óptica de Eje Único de Alta Precisión F120HC

Modelo F120HC Giroscopio de Fibra Óptica de Eje Único de Alta Precisión con Deriva de Sesgo de 0.002°/hr

Introducción del Producto

Principio de Funcionamiento y Función

Este producto es un sensor de velocidad angular inercial basado en el principio del efecto Sagnac, diseñado para medir el movimiento de velocidad angular del portador alrededor del eje sensible del sensor. La unidad utiliza una bobina de fibra óptica como unidad sensible a la velocidad angular con circuitos de detección de bucle cerrado.

Dos haces de un láser se inyectan en la misma fibra en direcciones opuestas. Debido al efecto Sagnac, el haz que viaja contra la rotación experimenta un retraso de camino ligeramente más corto. El desplazamiento de fase diferencial resultante se mide a través de interferometría, traduciendo la velocidad angular en desplazamientos de patrones de interferencia medibles.

La óptica de división de haz lanza luz de un diodo láser en dos ondas que se propagan en sentido horario y antihorario a través de una bobina de fibra óptica multivuelta. La fuerza del efecto Sagnac depende del área efectiva de la trayectoria óptica cerrada, mejorada por el número de vueltas de la bobina.

Este sensor inercial comprende sistemas ópticos, fuente de alimentación y circuitos de procesamiento de datos, proporcionando información de incremento de ángulo de tres ejes.

Configuración

• Componentes ópticos: fuente de luz, acoplador, modulador Y, bobina de fibra, detector

• Componentes del circuito: placa procesadora, placa de fuente de luz, preamplificador

• Componentes estructurales: cuerpo, cubierta, etc.

Dimensiones e Instalación

Tamaño exterior: (120 ± 0.1) mm * (120 ± 0.1) mm * (38 ± 0.5) mm

Dimensiones de instalación: (94 ± 0.1 mm) * (94 ± 0.1 mm)

Giroscopio de fibra óptica de un solo eje de alta precisión con deriva de polarización de 0.002 °/hr y velocidad angular de ±300 °/s 0

Peso

≤ 900g

Parámetros de Rendimiento

Nombre del Índice	Requisitos del Índice	Observaciones
Rango de velocidad angular medida (°/s)	±300
No linealidad del factor de escala a temperatura fija (ppm)	≤10
Asimetría del factor de escala a temperatura ambiente (ppm)	≤1
Repetibilidad del factor de escala a temperatura fija (ppm)	≤5
Repetibilidad del factor de escala en todo el rango de temperatura de -40°C a 60°C (ppm)	≤15
Deriva de sesgo a temperatura fija (10s, 1σ, °/h)	≤0.002
Repetibilidad de la deriva de sesgo a temperatura fija (1σ, °/h)	≤0.03
Repetibilidad de la deriva de sesgo en todo el rango de temperatura de -40°C a 60°C (1σ, °/h)	≤0.05	Prueba de temperatura constante de punto fijo
Deriva de sesgo en todo el rango de temperatura de -40°C a 60°C (100s, 1σ, °/h)	≤0.005	Compensación fuera de línea
Ruido aleatorio (°/√h)	≤0.0005
Tiempo de calentamiento (min)	0
Vibración aleatoria (°/h)	≤0.1	La diferencia entre la media de la desviación cero antes y después de la vibración
Choque (°/h)	≤0.1	Desviación cero antes y después del impacto
Poder de resolución	≤0.5
Cambio de desviación cero antes y después de la vibración (°/h)	≤0.01
Sensibilidad de sesgo cero (°/h/GS)	<0.5
Temperatura de almacenamiento	-50°C ~70°C
Temperatura de funcionamiento	-40°C ~65°C

Interfaces Mecánicas y Eléctricas

Interfaz Mecánica

La superficie de montaje sirve como superficie fija para la instalación externa utilizando tornillos de montaje M6.

Requisitos de Alimentación

Fuente de alimentación externa proporcionada a través de dos canales:

• + (5V ± 0.25V), Potencia de salida > 7W

• - (5V ± 0.25V), Potencia de salida > 4W

Rizado de la fuente de alimentación externa: < 20mV

Interfaz de Conexión Eléctrica

Número de Pin del Conector ZJA12-01t	Significado Físico	Nota
1	+5V
2	GDN
3	-5V
9	R +
10	R -
11	T +
12	T -

Giroscopio de fibra óptica de un solo eje de alta precisión con deriva de polarización de 0.002 °/hr y velocidad angular de ±300 °/s 1

Giroscopio de fibra óptica de un solo eje de alta precisión con deriva de polarización de 0.002 °/hr y velocidad angular de ±300 °/s 2

Giroscopio de fibra óptica de un solo eje de alta precisión con deriva de polarización de 0.002 °/hr y velocidad angular de ±300 °/s 3
