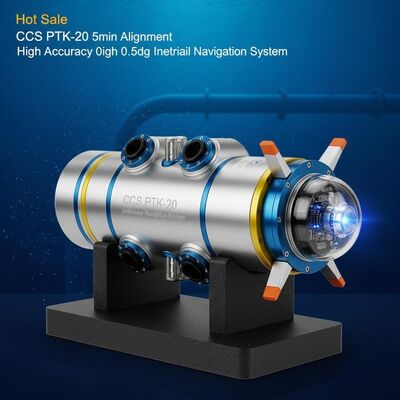

Calidad Venta caliente CCS PTK-20 5min Alineación Detección de tuberías submarinas Alta precisión Sistema de navegación inercial de 0,05 grados fábrica

Venta caliente CCS PTK-20 5min Alineación Detección de tuberías submarinas Alta precisión Sistema de navegación inercial de 0,05 grados

Name: Venta caliente CCS PTK-20 5min Alineación Detección de tuberías submarinas Alta precisión Sistema de navegación inercial de 0,05 grados
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: PTK- 20
Price: 10,250.00 USD
Availability: InStock

Atributos clave

Nombre de la Marca: NAVI OPTICS

Número de modelo: PTK- 20

Lugar de origen: Qingdao

Certificación: CCS

Cantidad mínima de pedido: Un sistema

Capacidad de suministro: sistema 30 por mes

El tiempo de entrega: 15 días

Condiciones de pago: T/T

Embalaje Estándar: Caja del cartón

PTK-20.pdf

PDF

Resumen del producto

CCS PTK-20: Sistema de inspección de tuberías submarinas de alta precisión con alineación de 5 minutos, precisión de actitud de 0,05° y diseño resistente para funcionamiento de -40 ℃ a 70 ℃. La tecnología FOG personalizable reduce los costos de reparación.

Atributos personalizados del producto

Resaltar

sistema de referencia de inercia de 5min irs

,

sistema de medida de inercia 400deg/s

,

sistema de navegación del ins del 1km

Alineación:

5 minutos

Actitud:

0,05 grados, 1σ

Título:

0,5 grados, 1σ

Almacenamiento:

≥32G

Velocidad de lectura:

USB2.0, velocidad≥35Mb/s

Exactitud:

1,8 m ~ 3,6 m en 1 km ~ 2 km de ayuda

Veiocidad:

±400 grados/s

aceleración:

±20g

Temperatura de trabajo:

-40 ℃ ~ 70 ℃

Temperatura de almacenamiento:

-55 ℃ ~ 85 ℃

Vibración:

0,04 g²/hz a 20 ~ 2000 hz

Choque:

30g@6ms, mantener la precisión; 50g@11ms, supervivencia

Tamaño:

φ80×190mm

Fuente de alimentación:

24 VCC

Peso:

≤2,5 kg

Consumo de energía:

≤15W

Interfaz:

RS232,USB

Descripción del Producto

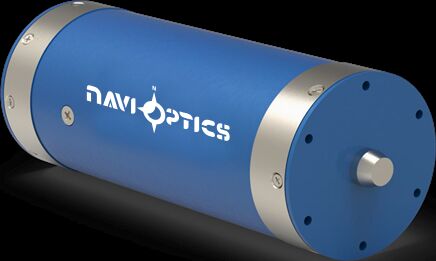

Sistema de navegación inercial de detección de tuberías submarinas PTK-20

Introducción

La inspección regular de las tuberías es esencial para el mantenimiento, ya que requiere herramientas eficaces para detectar daños como deformación, corrosión o fugas.Nuestro sistema de medición por inercia PTK-20 proporciona una determinación precisa de la ubicación de las herramientas de inspección, reduciendo significativamente el alcance y los costes de reparación gracias a su alta precisión.

Basado en la tecnología de navegación inercial y la tecnología FOG, el PTK-20 integra tres giroscopios de fibra óptica, tres acelerómetros flexibles y dispositivos de procesamiento de señales electrónicas.Los giroscopios determinan la posición y el rumbo., mientras que los acelerómetros miden el movimiento traslacional.

El sistema cuenta con giroscopios de fibra óptica con una precisión que oscila entre 0,003 y 0,5 grados por hora.con opciones de precisión y tamaño personalizables.

Aplicaciones

Inspección de las tuberías
Navegación y control de vehículos terrestres
Estabilización y control de la antena
Navegación de UAV
Actitud y referencia del encabezado

Especificaciones de rendimiento

Tiempo de alineación	5 minutos.
La exactitud de la actitud	0.05°, 1σ
Precisión del rumbo	0.5°, 1σ
Capacidad de almacenamiento	≤ 32 GB
Velocidad de lectura	USB 2. ¿Qué quieres decir?0, ≥ 35 Mb/s
Precisión de la posición	1.8m a 3.6m a lo largo de 1km a 2km con ayuda

Especificaciones técnicas

Rango de velocidad	± 400°/s
Rango de aceleración	± 20 g
Temperatura de funcionamiento	-40 °C a +70 °C
Temperatura de almacenamiento	-55 °C a +85 °C
Tolerancia a las vibraciones	0.04g2/Hz @ 2-2000Hz
Tolerancia al choque	30 g @ 6 ms (se mantiene la exactitud) 50 g @ 11 ms (supervivencia)
Las dimensiones	φ80 * 190 mm
Fuente de alimentación	24 VDC
Peso	≤ 2,5 kg
Consumo de energía	≤ 15 W
Interfaces	RS232 y USB

Venta caliente CCS PTK-20 5min Alineación Detección de tuberías submarinas Alta precisión Sistema de navegación inercial de 0,05 grados 0
