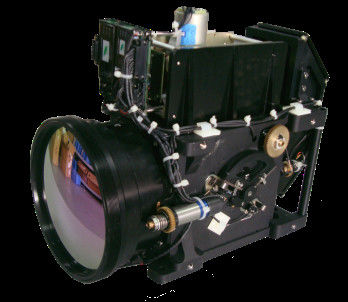

sistema continuo de la cámara de la toma de imágenes térmica de la refrigeración de la onda media del enfoque F4 de 15-300m m

sistema continuo de la cámara de la toma de imágenes térmica de la refrigeración de la onda media del enfoque F4 de 15-300m m
sistema continuo de la cámara de la toma de imágenes térmica de la refrigeración de la onda media del enfoque F4 de 15-300m m sistema continuo de la cámara de la toma de imágenes térmica de la refrigeración de la onda media del enfoque F4 de 15-300m m sistema continuo de la cámara de la toma de imágenes térmica de la refrigeración de la onda media del enfoque F4 de 15-300m m

Ampliación de imagen :  sistema continuo de la cámara de la toma de imágenes térmica de la refrigeración de la onda media del enfoque F4 de 15-300m m

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: thundsea
Certificación: CCS
Número de modelo: FCTL330ZA
Pago y Envío Términos:
Cantidad de orden mínima: Un sistema
Detalles de empaquetado: Caja del cartón
Tiempo de entrega: 15 días
Condiciones de pago: L/C, T/T
Capacidad de la fuente: sistema 30 por mes

sistema continuo de la cámara de la toma de imágenes térmica de la refrigeración de la onda media del enfoque F4 de 15-300m m

descripción
Peso: ≤2200g Detector: MCT 640 ×512
Longitud focal: enfoque continuo del ㎜ 15 ㎜~300 Controle la comunicación: RS232
Gama espectral: 3,7 ~4.8μm Frecuencia del marco: 50Hz
Torneado de la imagen: Horizontal/vertical Enfoque electrónico: enfoque electrónico ×2/×4
Alta luz:

cámara de seguridad la termal del flir de 15m m

,

Vigilancia termal de la cámara de la onda media

,

Cámara portátil de la toma de imágenes térmica de la refrigeración

sistema continuo de la cámara de la toma de imágenes térmica de la refrigeración de la onda media del enfoque F4 de 15-300m m



la especificación de sistema de la toma de imágenes térmica F4 de 15-300m m es
MWIR avanzado refrescó la toma de imágenes térmica usada para la detección de larga distancia.
El MWIR altamente sensible refrescó base con la resolución 640x512 puede
produzca la imagen muy clara con la misma alta resolución; 15mm~300m m
la lente infrarroja del enfoque continuo usada en el producto puede con eficacia
distinga las blancos tales como gente, vehículos y naves en distancia.

sistema continuo de la cámara de la toma de imágenes térmica de la refrigeración de la onda media del enfoque F4 de 15-300m m 0



Imagen de la toma de imágenes térmica Figure1



1 especificación técnica



1,1 detector
Detector MCT 640 ×512
Gama espectral 3,7 ~4.8μm
Echada el 15μm del pixel
Cámara de enfriamiento Stirling Refrigerator




1,2 lente
Enfoque continuo del ㎜ ㎜~300 de la longitud focal 15
F 4



1,3 funcionamiento
Gama del FOV 1.83°(H) ×1.46° (V) 36.5°(H) a ×29.2°(V)
Minutos del tiempo de enfriamiento ≤8 en temperatura normal
Señal video análoga del formato estándar de PAL de la salida video
Frecuencia 50Hz del marco
℃ de 25mk@25 del ≤ de NETD
Fuente de energía DC 24 ~32 V, con polaridad del revés del poder
protección
℃ de 15W@25 del ≤ del consumo de energía, de estado estacionario
℃ de 30W@25 del ≤, pico de lanzamiento
Temperatura -30℃~55℃ de la operación
Temperatura de almacenamiento -40℃~70℃



1,4 comando y control
Comunicación RS232 del control
Corrección manual de la corrección/corrección del fondo
Interruptor caliente candente/negro del control de la polaridad
Enfoque electrónico electrónico del enfoque ×2/×4
Aumento de imagen sí
Exhibición cruzada sí
Imagen que da vuelta horizontal/vertical



2 parámetros físicos



Peso ≤2200g
Los tamaños consideran abajo

sistema continuo de la cámara de la toma de imágenes térmica de la refrigeración de la onda media del enfoque F4 de 15-300m m 1                                                                                      Figure2. Ejemplo mecánico del tamaño





Definición de interfaz eléctrica de 3 bases


                                                                     Conector del cuadro 1. (HARWIN: ) Definiciones del perno M80-5401605



sistema continuo de la cámara de la toma de imágenes térmica de la refrigeración de la onda media del enfoque F4 de 15-300m m 2

sistema continuo de la cámara de la toma de imágenes térmica de la refrigeración de la onda media del enfoque F4 de 15-300m m 3


                                          Figure3. Diagrama de secuencia del perno M80-5401605











sistema continuo de la cámara de la toma de imágenes térmica de la refrigeración de la onda media del enfoque F4 de 15-300m m 4sistema continuo de la cámara de la toma de imágenes térmica de la refrigeración de la onda media del enfoque F4 de 15-300m m 5sistema continuo de la cámara de la toma de imágenes térmica de la refrigeración de la onda media del enfoque F4 de 15-300m m 6
