CCS 400khz Multi Beam Echo Sounder Diseño Compacto Adaptado para aguas de 0,5 m ~ 180 m de profundidad Características Miniaturización de los productos Fácil de instalar, adecuado para la instalación de buques pequeños Densidad del haz de luz Se pueden cambiar los modos de haz equíngulo y de haz ...
Características
Miniaturización de los productos
Fácil de instalar, adecuado para la instalación de buques pequeños
Densidad del haz de luz
Se pueden cambiar los modos de haz equíngulo y de haz equidistante, siendo adecuados un máximo de 512 haces para todas las tareas de investigación.
Estabilización del rodillo en tiempo real
Estabilización en tiempo real, maximiza el ancho de barrido y mejora la eficiencia del trabajo.
Alta tasa de ping
La alta tasa de ping permite una medición de mayor velocidad, garantiza la calidad de los datos y ahorra tiempo de medición.
Profundidad del agua
El rango de profundidad de medición es de 0,5 m a 300 m, lo que satisface las necesidades de encuestas de aguas poco profundas.
Requisitos normativos
Cumplimiento de la supernorma S44 de la OIU y de los requisitos del Reglamento para el estudio de la ingeniería de vías fluviales

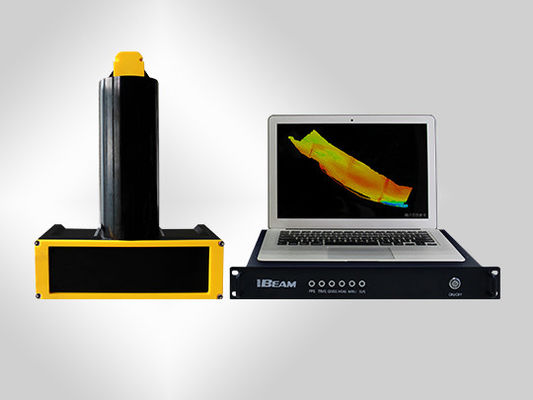

Software de visualización y control, software de adquisición y de navegación
Potente, fácil de operar, interfaz fácil de usar; software de adquisición de visualización de color realista, bajo la vista 3D de marca automática dimensión, coordenadas y profundidad de agua más poco profunda del submarino
Especificación técnica
| Frecuencia de transmisión | 400 kHz |
| Ángulo de cobertura del haz | 30°-145° (regulable en línea) |
| Resolución de sonido | 6 mm |
| Ángulo del haz | 0.75° xC0.75° |
| Número del haz | 512 (máximo) |
| Rango de sondeo | 0.5m-300m |
| Profundidad de presión del transductor de sonar | 50 metros |
| Tasa máxima de ping | 60 Hz |
| Modo de trabajo | Modo equíngulo/equidistante |
| Estabilización del rodillo | ± 10° |
| Voltado de entrada | 220 V AC/50 Hz |
| Desechos de energía | 200 W |
| Temperatura de trabajo/almacenamiento | Sistema de sonar: -2°C a 40°C/30°C a 55°C |
| El extremo del transductor: -2°C~30°C/30°C~55°C | |
| Duración del cable del transductor | Estándar de 15 m (se pueden personalizar otras longitudes) |

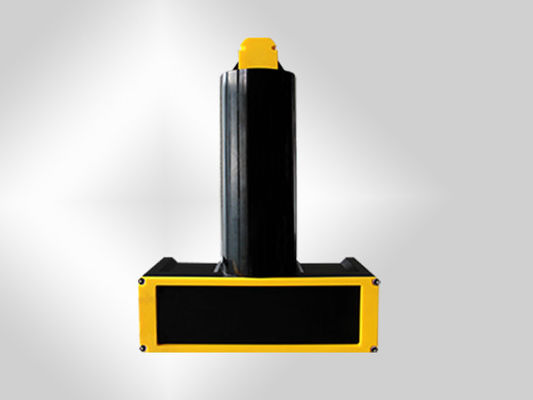

| Peso/tamaño del transductor | 17.5 kg (en el aire) / 420 × 320 × 200 mm (aleación de titanio) |
| 12.5kg (en el aire) /340×320×200mm (aleación de aluminio) | |

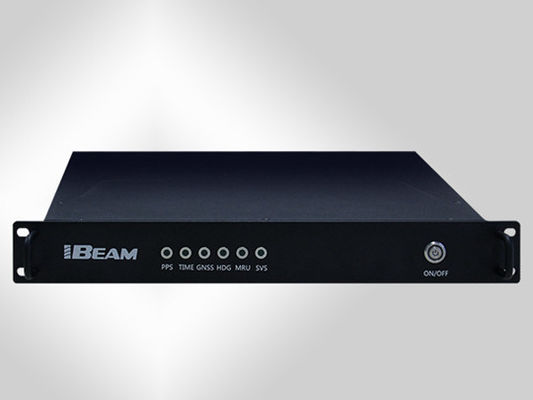

| Peso de la unidad de cubierta/Dimensión | 2.5kg/410×330×50 mm |
