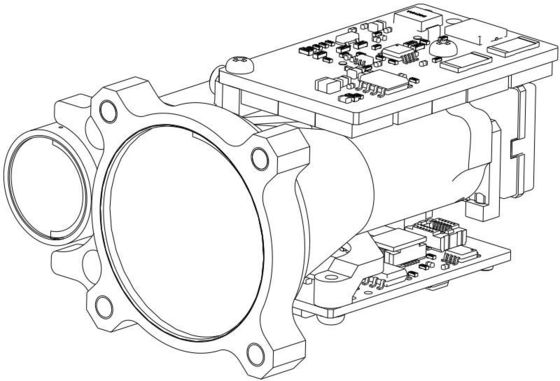

Módulo RL4000 de la medida de la distancia del laser de la seguridad del ojo humano

Name: Módulo RL4000 de la medida de la distancia del laser de la seguridad del ojo humano
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: RL4000
Price: 10,250.00 USD
Availability: InStock

Atributos clave

Nombre de la Marca: Navioptics

Número de modelo: RL4000

Cantidad mínima de pedido: PC 1

El tiempo de entrega: 15 días del trabajo

Condiciones de pago: T/T

Embalaje Estándar: caja del cartón

Resumen del producto

1Visión general del producto El módulo de alcance de seguridad para el ojo humano RL4000 es un producto de seguridad para el ojo humano de la clase 1/1M. El producto adopta un intervalo de pulso único, con un alcance máximo de ≥ 5,6 km; tiene interfaz eléctrica UART,y proporciona software de prueba ...

Atributos personalizados del producto

Resaltar

Medida de la distancia láser para la seguridad del ojo humano

,

RL4000

,

Módulo de medición de la distancia láser

Nivel/seguridad del ojo humano:

Clase 1/1M

Longitud de onda láser:

1535±5nm

Apertura de recepción:

Φ25 mm

Apertura de emisión:

Φ12 mm

Campo de visión de recepción:

4,21 mrad

Ángulo de divergencia del haz:

0,3±0,05 mrad

Gama máxima de la medida:

Aviones no tripulados ≥1700

Rango mínimo de medición:

50m

Descripción del Producto

1Visión general del producto

El módulo de alcance de seguridad para el ojo humano RL4000 es un producto de seguridad para el ojo humano de la clase 1/1M. El producto adopta un intervalo de pulso único, con un alcance máximo de ≥ 5,6 km; tiene interfaz eléctrica UART,y proporciona software de prueba de computadora superior, conjunto de comandos y protocolo de comunicación, que es conveniente para los usuarios para llevar a cabo el desarrollo secundario.Dispositivos optoelectrónicos montados en vehículos y en cápsulas.

1Parámetros de rendimiento del producto

S/N	Nombre del artículo		Indice de rendimiento
0	Modelo de producto		LR4000
1	Seguridad del ojo humano/nivel		Clase 1/1M
2	longitud de onda del láser		1535 ± 5 nm
3	Apertura de recepción		Φ25 mm
4	Apertura de emisión		Φ12 mm
5	Receptor de campo de visión		4.21 mrad
6	Ángulo de divergencia del haz		0.3 ± 0,05 mrad
7	Rango máximo de medición	Objetivo grande	≥ 5600^{1) el}
		el vehículo	≥ 4800^{1) el}
		humano	≥3200^{1) el}
		Aeronaves no tripuladas	≥1700^{1) el}
8	Rango mínimo de medición		50 metros
9	Frecuencia de medición		1 ~ 10 Hz
10	Precisión de medición de la distancia		± 1 m
11	Resolución de la distancia		≤ 30 m
12	Tasa de medición casi		≥ 98 años
13	Tasa de falsas alarmas		≤ 1 año
14	Número de detecciones de objetivos múltiples		3 (número máximo)
15	Interfaz eléctrica		A1257WR-S-6P: el número de unidad
16	Voltado de la fuente de alimentación		Dirección de corriente continua 4,516 V
17	Consumo de energía en estado de espera		≤ 1 mW

18	Consumo medio de energía	≤ 4 W
19	Consumo máximo de energía	≤ 14 W @ 12 V
20	Peso	≤ 75 g
21	Dimensión (L × W × H)	de una anchura superior o igual a 30 mm
22	Temperatura de trabajo	-40 °C + 65 °C
23	Temperatura de almacenamiento	-55 ̊+75 °C
24	Vibración	Prueba general de vibración de integridad de límite bajo (GJB150.16A-2009 Figura C.17)
25	El choque	75 g/6 ms
26	Lógico de rango	Primer y último objetivo, alcance de varios objetivos, pase de selección de distancia.
27	Interfaz de datos	UART
28	Aislamiento eléctrico	Aislamiento del suelo de las PSU, del suelo de comunicación y del suelo de las estructuras
29	Tasa de nacionalización	Producción nacional
30	Confiabilidad	FDMF ≥ 1500h
31	Estabilidad del eje óptico	≤ 0,05 mrad
32	Eje óptico y base de la instalación, grado no vertical	≤ 0,5 mrad

Las notas.

1) elEl modelo de objetivo tiene un tamaño de 2,3 m × 2,3 m, el tipo humano tiene un tamaño de 0,5 m × 1,7 m, el tipo de UAV tiene un tamaño de 0,2 m × 0,3 m, reflectividad 30; visibilidad ≥ 12 km.
