Calidad Giroscopio de fibra óptica compacto de alto rendimiento TDFG50S para navegación de precisión fábrica

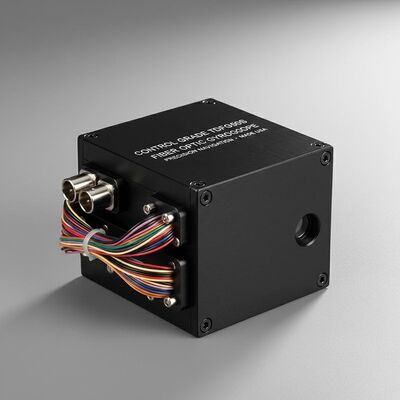

Giroscopio de fibra óptica compacto de alto rendimiento TDFG50S para navegación de precisión

Name: Giroscopio de fibra óptica compacto de alto rendimiento TDFG50S para navegación de precisión
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG50S
Price: 10,250.00 USD
Availability: InStock

Atributos clave

Nombre de la Marca: NAVI OPTICS

Número de modelo: TDFG50S

Lugar de origen: China.

Certificación: CCS

Cantidad mínima de pedido: Un conjunto

Capacidad de suministro: 30 juegos por mes

El tiempo de entrega: 15 días

Embalaje Estándar: Caja de cartón

TDFG50S Control Grade Fiber Optic Gyroscope.pdf

PDF

Resumen del producto

Control Grade TDFG50S FOG: giroscopio de fibra óptica de alto rendimiento con rango de ±400°/s, estabilidad de polarización <2°/h y ARW de 0,03°/√hr. Diseño compacto de 50 mm, construcción totalmente de estado sólido y confiabilidad MIL-HDBK-217F (>150 000 horas MTBF). Ideal para sistemas de guía, estabilización y control industrial de misiles.

Atributos personalizados del producto

Resaltar

Giroscopio óptico de fibra de control

,

Giroscopio de fibra óptica de alto rendimiento

Rango dinámico:

≥±400°/s

Prejuicios en el funcionamiento:

Se aplican las siguientes medidas:

Precisión ((10 segundos):

0La temperatura de la superficie de la nave es de 0,5°/h a 0,2°/h.

ARW(Caminata aleatoria angular:

< 0,03°/√hr,1σ

Cribado por vibración:

20~2000Hz, 6,06g

Ancho de banda:

> 200 Hz

Peso:

≤ 160 g

Dimensiones:

50 mm × 50 mm × 30 mm

Descripción del Producto

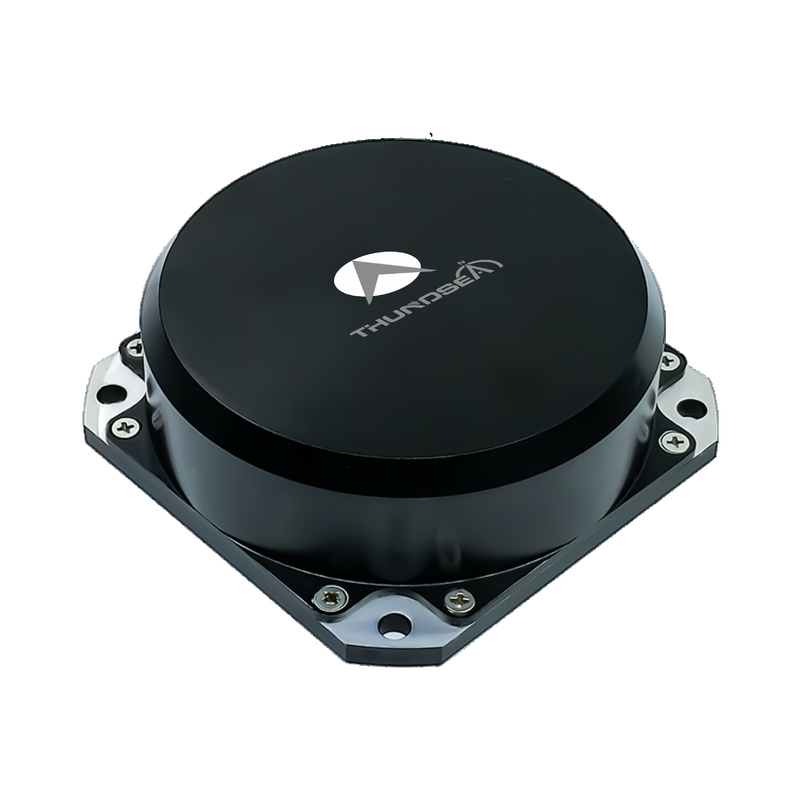

Giroscopio de fibra óptica de grado de control TDFG50S

El giroscopio de fibra óptica TDFG50S es un sensor de velocidad angular de alto rendimiento que utiliza tecnología de detección de circuito cerrado totalmente digital avanzada.Este instrumento de grado de control proporciona datos de velocidad angular en tiempo real a velocidades superiores a 4 kHz a través de una interfaz serie.

Resumen del producto

Basado en el efecto óptico de Sagnac, esta serie de giroscopios de fibra óptica incluye configuraciones de un solo eje, doble eje y tres ejes.Las variantes de múltiples ejes emplean una fuente de luz compartida y una tecnología de circuito de solucionador para detectar de forma síncrona la velocidad angular a través de múltiples ejes ortogonales.

Aplicaciones

Ideal para sistemas de estabilización y control en armas guiadas, plataformas de control de actitud, torpedos, misiles tácticos y equipos industriales de gama media a alta que requieren detección de movimiento de precisión.

Características clave

Diseño compacto con poca huella y construcción ligera
Arquitectura de estado sólido sin partes móviles para una mayor confiabilidad
Capacidad de encendido instantáneo con salida digital para una integración de ordenadores sin problemas
Funcionamiento con bajo nivel de ruido y consumo mínimo de energía
Solución rentable con una vida útil operativa prolongada

Especificaciones técnicas

Parámetro de rendimiento	Especificación
Rango dinámico	≥ ± 400°/s
Prejuicios en la ejecución	Se aplican las siguientes medidas:
Precisión (10 segundos)	0Se aplicará una temperatura de 5 °C a 0,2 °C.
Caminata angular aleatoria (ARW)	< 0,03°/√h, 1σ
Control de las vibraciones	20~2000Hz, 6,06 g
Ancho de banda	> 200 Hz
Enciende el tiempo	10s
Formato de la señal de salida	Se trata de un sistema de seguridad.
Tasa de actualización de la señal de salida	Se aplicarán las siguientes medidas:
Tasa de transmisión de señal de salida	El número de unidades de control de velocidad es el siguiente:
Temperatura de funcionamiento	-40 °C ~ +70 °C
Temperatura de almacenamiento	-55 °C ~ +85 °C
Fuente de alimentación	5 V
Conector	Se aplicará el procedimiento siguiente:
Consumo de energía	≤ 3 W
El número de unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción.	> 150 000 horas
Peso	≤ 160 g
Las dimensiones	50 mm * 50 mm * 30 mm
