Datos del producto:
|
| Rango dinámico: | Se aplicarán las siguientes medidas: | Prejuicios en el funcionamiento: | Se aplican las siguientes medidas: |
|---|---|---|---|
| Precisión ((10 segundos): | 0.2°/h~0.05°/h | ARW(Caminata aleatoria angular: | < 0,01°/√hr,1σ |
| Control de las vibraciones: | 20~2000 Hz, 6,06 g | Ancho de banda: | > 200 Hz |
| Peso: | ≤ 200 g | Las dimensiones: | Las medidas siguientes se aplicarán: |
| Resaltar: | Giroscopio óptico de fibra de banda ancha,Giroscopio óptico de fibra de control |
||

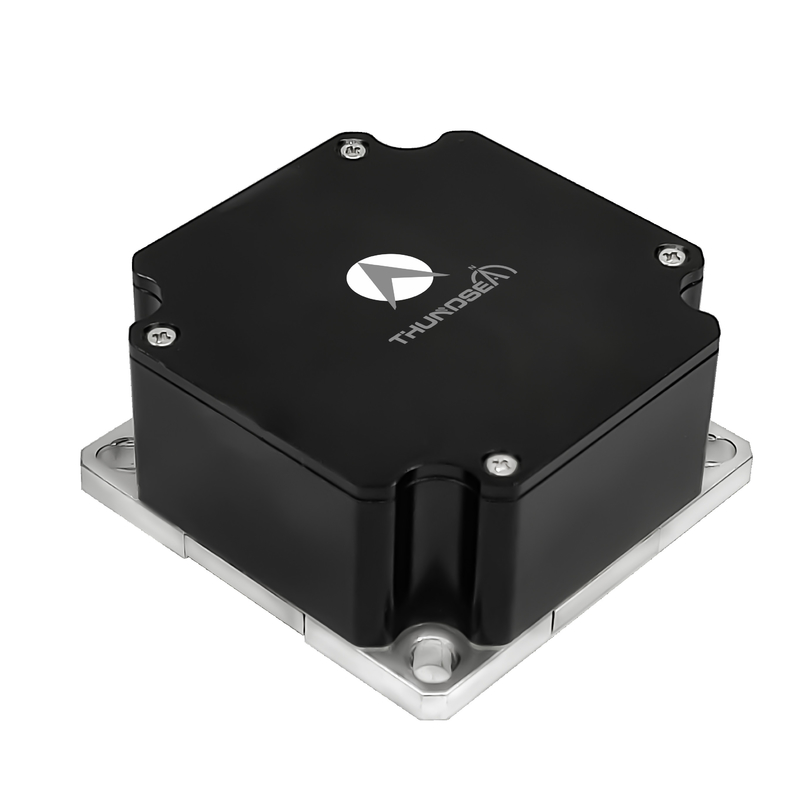

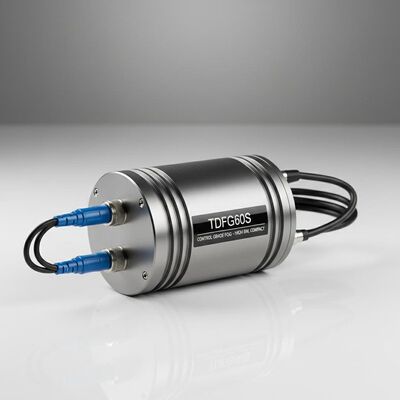

Giroscopio de fibra óptica de grado de control TDFG60S
1 Introducción
El giroscopio de fibra óptica es un sensor de velocidad angular que utiliza el efecto óptico de Sagnac.que incorpora tecnología de circuito cerrado totalmente digital de alto rendimiento para proporcionar datos de velocidad angular de portadores en tiempo real a través de comunicación en serie a frecuencias superiores a 4 kHzEsta serie de productos incluye configuraciones de un solo eje, de dos ejes y de tres ejes.Los FOG de doble eje y triaxial utilizan circuitos compartidos de fuente de luz y procesamiento de señales para medir simultáneamente la velocidad angular a través de múltiples ejes ortogonales de plataformas en movimiento.
2Aplicación
Es adecuado para el equipo de estabilización y control de armas guiadas, control de actitud,los misiles tácticos,torpedos y equipos industriales de gama media y alta.
3Características
Tamaño pequeño, peso ligero y diseño flexible;
Salida digital instantánea para una fácil conexión a un ordenador;
Bajo ruido, bajo consumo de energía, bajo coste;
Diseño totalmente en estado sólido sin partes móviles
Alta fiabilidad y larga vida útil.
4 Parámetros principales
|
Desempeño |
Rango dinámico |
≥± 400°/s |
|
Prejuicios en el funcionamiento |
¿Qué es esto?1°/h |
|
|
Precisión(10 segundos) |
0.2°/h~0.05°/h |
|
|
Armas de fuego(Paseo aleatorio angular |
¿Qué es esto?0.01°/√Horas y horas |
|
|
Control de las vibraciones |
20 ~ 2000 Hz,6.06 g |
|
|
Ancho de banda |
>200 Hz |
|
|
Interfaz eléctrica |
Enciende el tiempo. |
10s |
|
Formato de la señal de salida |
Se trata de un sistema de seguridad. |
|
|
Construido en auto-prueba |
- ¿Qué quieres decir? |
|
|
Tasa de actualización de la señal de salida |
500 Hz a 4000 Hz |
|
|
Tasa de transmisión de la señal de salida |
El número de unidades de carga de la unidad de carga de la unidad de carga |
|
|
Temperatura de funcionamiento |
- 40 años.°C ~ + 70°C |
|
|
Temperatura de almacenamiento |
- 55 años.°C ~ + 85°C |
|
|
Especificaciones físicas |
Fuente de alimentación |
5 V |
|
Conector |
Se aplicará el procedimiento siguiente: |
|
|
Consumo de energía |
≤ 3 W |
|
|
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
>150000 horas |
|
|
Peso |
No más200 gramos |
|
|
Las dimensiones |
Las medidas siguientes se aplicarán: |
