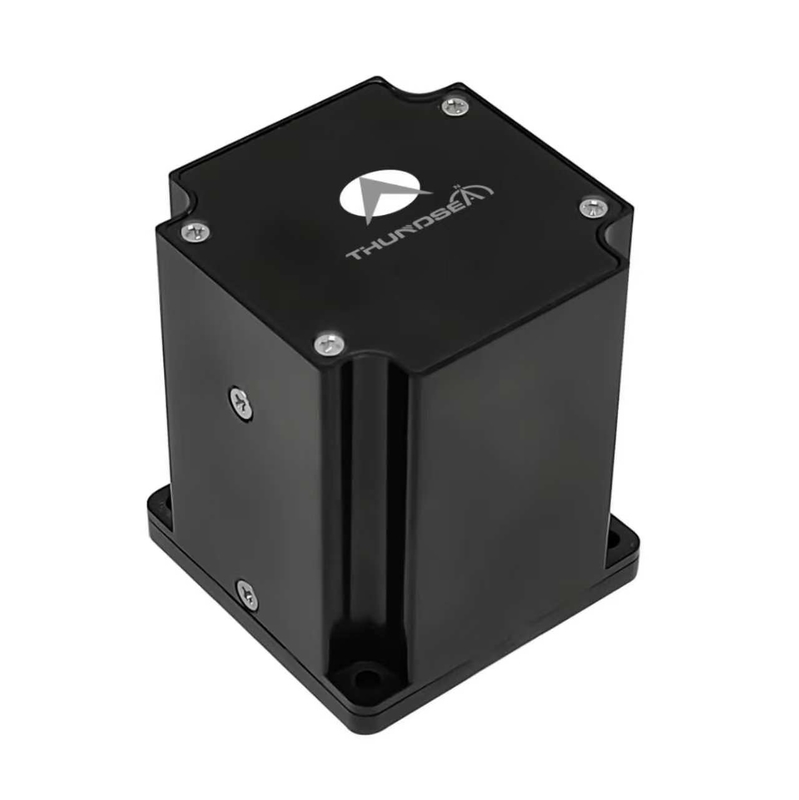

Vibración de detección de gran ancho de banda Compacto de diseño de control de grado de fibra óptica giroscopio TDFG60D

Name: Vibración de detección de gran ancho de banda Compacto de diseño de control de grado de fibra óptica giroscopio TDFG60D
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG60D
Price: 10,250.00 USD
Availability: InStock

Atributos clave

Nombre de la Marca: NAVI OPTICS

Número de modelo: TDFG60D

Lugar de origen: China.

Certificación: CCS

Cantidad mínima de pedido: Un conjunto

Capacidad de suministro: 30 juegos por mes

El tiempo de entrega: 15 días

Embalaje Estándar: Caja de cartón

TDFG60D Control Grade Fiber Optic Gyroscope.pdf

PDF

Resumen del producto

Giroscopio de fibra óptica de control de detección de vibraciones TDFG60D Giroscopio de fibra óptica de grado de control TDFG60D Introducción El giroscopio de fibra óptica es un sensor de velocidad angular basado en el efecto Sagnac óptico, utilizando tecnología de detección de circuito cerrado ...

Atributos personalizados del producto

Resaltar

Giroscopio óptico de fibra de control

,

Giroscopio de fibra óptica para detección de vibraciones

Rango dinámico:

≥±400°/s

Prejuicios en el funcionamiento:

Se aplican las siguientes medidas:

Precisión ((10 segundos):

1°/h hasta 0,5°/h

ARW(Caminata aleatoria angular:

< 0,04°/√h,1σ

Cribado por vibración:

20~2000Hz, 6,06g

Ancho de banda:

> 200 Hz

Peso:

≤ 260 g

Dimensiones:

60 mm × 68 mm × 47 mm

Descripción del Producto

Giroscopio de fibra óptica de control de detección de vibraciones TDFG60D

Giroscopio de fibra óptica de grado de control TDFG60D

Introducción

El giroscopio de fibra óptica es un sensor de velocidad angular basado en el efecto Sagnac óptico, utilizando tecnología de detección de circuito cerrado totalmente digital de alto rendimiento.Saca información de velocidad angular del portador por encima de 4KHz en tiempo real a través de un puerto serieEsta serie de productos incluye configuraciones de un solo eje, de dos ejes y de tres ejes.con modelos de doble eje y de tres ejes capaces de detectar sincrónicamente la información de velocidad angular a través de múltiples ejes ortogonales a través de la tecnología de circuito compartida de fuente de luz y de solucionador.

Aplicaciones

Esta avanzada tecnología de detección está diseñada para sistemas de estabilización de precisión en municiones guiadas, plataformas de navegación de torpedos, arquitecturas de guía de misiles,Mecanismos de control de la posición en el espacio aéreoTambién sirve a los requisitos de medición de movimiento de alta precisión en sistemas de automatización industrial y robótica.

Características clave

Diseño totalmente en estado sólido sin partes móviles
Capacidad de activación instantánea con salida digital para una fácil integración con el ordenador
Bajo ruido, bajo consumo de energía y operación rentable
Tamaño compacto, construcción ligera y diseño flexible
Alta fiabilidad y larga vida útil

Especificaciones técnicas

Parámetro de rendimiento	Especificación
Rango dinámico	≥ ± 400°/s
Prejuicios en la ejecución	Se aplican las siguientes medidas:
Precisión (10 segundos)	1°/h hasta 0,5°/h
Caminata angular aleatoria (ARW)	< 0,04°/√h, 1σ
Control de las vibraciones	20~2000Hz, 6,06 g
Ancho de banda	> 200 Hz
Enciende el tiempo	10s
Formato de la señal de salida	Se trata de un sistema de seguridad.
Tasa de actualización de la señal de salida	500 Hz a 4000 Hz
Tasa de transmisión de señal de salida	Las emisiones de gases de efecto invernadero son las siguientes:
Temperatura de funcionamiento	-40 °C ~ +70 °C
Temperatura de almacenamiento	-55 °C ~ +85 °C
Fuente de alimentación	5 V
Conector	El objetivo de las medidas de seguridad es:
Consumo de energía	≤ 5 W
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.	>120000 horas
Peso	≤ 260 g
Las dimensiones	60 mm68 mm47 mm
