Giroscopio de fibra óptica de grado de control TDFG70T con rango dinámico ≥ ± 400°/s, precisión de 0,5°/h a 0,2°/h y peso ≤ 500g

Name: Giroscopio de fibra óptica de grado de control TDFG70T con rango dinámico ≥ ± 400°/s, precisión de 0,5°/h a 0,2°/h y peso ≤ 500g
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG70T
Price: 10,250.00 USD
Availability: InStock

Atributos clave

Nombre de la Marca: NAVI OPTICS

Número de modelo: TDFG70T

Lugar de origen: China.

Certificación: CCS

Cantidad mínima de pedido: Un conjunto

Capacidad de suministro: 30 juegos por mes

El tiempo de entrega: 15 días

Embalaje Estándar: Caja de cartón

TDFG70T Control Grade Fiber Optic Gyroscope.pdf

PDF

Resumen del producto

Giroscopio de fibra óptica de grado de control TDFG70T El giroscopio de fibra óptica TDFG70T es un sensor de velocidad angular avanzado que utiliza el efecto óptico Sagnac con una arquitectura de circuito cerrado totalmente digital.Este giroscopio de alto rendimiento proporciona mediciones de ...

Atributos personalizados del producto

Resaltar

Giroscopio óptico de fibra de control

,

Medidas de precisión Giroscopio de fibra óptica

Rango dinámico:

≥±400°/s

Precisión ((10 segundos):

0La temperatura de la superficie de la nave es de 0,5°/h a 0,2°/h.

Prejuicios en el funcionamiento:

Se aplican las siguientes medidas:

Cribado por vibración:

20~2000Hz, 6,06g

ARW(Caminata aleatoria angular:

< 0,02°/√hr,1σ

Ancho de banda:

> 200 Hz

Peso:

≤500g

Dimensiones:

Se trata de un sistema de control de la velocidad.

Descripción del Producto

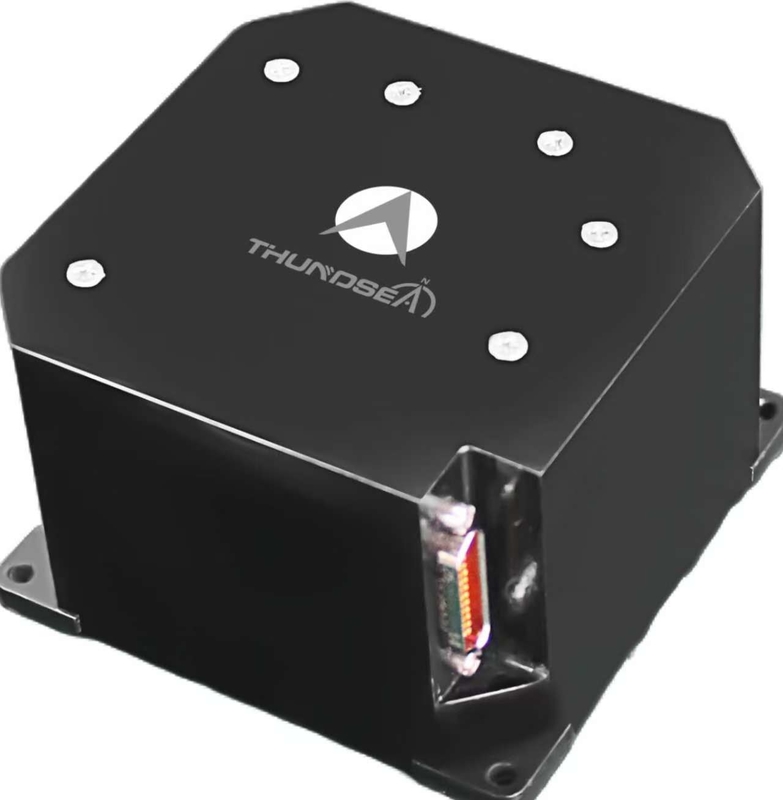

Giroscopio de fibra óptica de grado de control TDFG70T

El giroscopio de fibra óptica TDFG70T es un sensor de velocidad angular avanzado que utiliza el efecto óptico Sagnac con una arquitectura de circuito cerrado totalmente digital.Este giroscopio de alto rendimiento proporciona mediciones de velocidad angular en tiempo real a tasas de muestreo superiores a 4 kHz a través de comunicación en serie.

Configuración del producto

Disponible en configuraciones de un solo eje, de dos ejes y de tres ejes. Las unidades de múltiples ejes cuentan con fuentes de luz compartidas y circuitos de procesamiento de señales para mediciones simultáneas en ejes ortogonales,garantizar el seguimiento sincronizado del movimiento para aplicaciones de alta dinámica.

Aplicaciones

Ideal para sistemas de estabilización y control en armas guiadas, plataformas de control de actitud, torpedos, misiles tácticos y equipos industriales de gama media a alta que requieren detección de movimiento de precisión.

Características clave

Bajo ruido, bajo consumo de energía y operación rentable
Capacidad de activación instantánea con salida digital para la integración informática
Diseño totalmente en estado sólido sin partes móviles para una mayor fiabilidad
Tamaño compacto, construcción ligera y diseño flexible
Alta fiabilidad y larga vida útil

Especificaciones técnicas

Parámetro de rendimiento	Especificación
Rango dinámico	≥ ± 400°/s
Prejuicios en la ejecución	El valor de las emisiones de CO2
Precisión (10 segundos)	0Se aplicará una temperatura de 5 °C a 0,2 °C.
Caminata angular aleatoria (ARW)	< 0,02°/√h, 1σ
Control de las vibraciones	20~2000Hz, 6,06 g
Ancho de banda	> 200 Hz
Enciende el tiempo	10s
Formato de la señal de salida	Se trata de un sistema de seguridad.
Tasa de actualización de la señal de salida	Se aplicarán las siguientes medidas:
Tasa de transmisión de señal de salida	Las emisiones de gases de efecto invernadero se calcularán en función de la temperatura de la atmósfera.
Temperatura de funcionamiento	-40 °C ~ +70 °C
Temperatura de almacenamiento	-55 °C ~ +85 °C
Fuente de alimentación	5 V
Conector	El objetivo de las medidas de seguridad es:
Consumo de energía	≤ 5 W
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.	> 100 000 horas
Peso	≤ 500 g
Las dimensiones	70 mm * 70 mm * 53 mm
