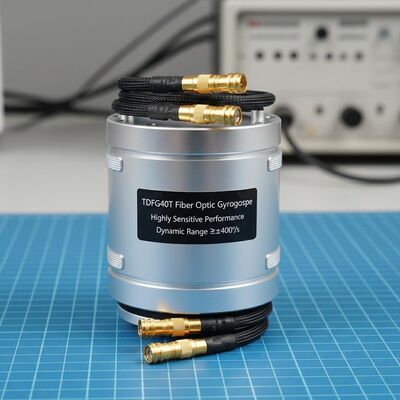

Calidad Giroscopio de fibra óptica de grado de navegación TDFG40T con rendimiento altamente sensible y rango dinámico ≥±400°/s fábrica

Giroscopio de fibra óptica de grado de navegación TDFG40T con rendimiento altamente sensible y rango dinámico ≥±400°/s

Name: Giroscopio de fibra óptica de grado de navegación TDFG40T con rendimiento altamente sensible y rango dinámico ≥±400°/s
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG40T
Price: 10,250.00 USD
Availability: InStock

Atributos clave

Nombre de la Marca: NAVI OPTICS

Número de modelo: TDFG40T

Lugar de origen: China.

Certificación: CCS

Cantidad mínima de pedido: Un conjunto

Capacidad de suministro: 30 juegos por mes

El tiempo de entrega: 15 días

Embalaje Estándar: Caja de cartón

TDFG40T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Resumen del producto

El TDFG40T FOG apto para navegación ofrece alta precisión (precisión de 0,04°/h), robusta resistencia a las vibraciones (6,06 g) y diseño compacto (60 × 60 × 28 mm). Ofrece confiabilidad totalmente de estado sólido, inicio rápido y salida digital para aplicaciones aeroespaciales, marinas e industriales.

Atributos personalizados del producto

Resaltar

Giroscopio óptico de fibra de navegación

,

Giroscopio de fibra óptica muy sensible

Rango dinámico:

≥±400°/s

Prejuicios en el funcionamiento:

Se aplican las siguientes medidas:

Precisión ((100 segundos):

0.1°/h~0.04°/h

ARW(Caminata aleatoria angular:

< 0,03°/√hr,1σ

Cribado por vibración:

20~2000Hz, 6,06g

Ancho de banda:

> 200 Hz

Peso:

≤ 350 g

Dimensiones:

60 mm × 60 mm × 28 mm

Descripción del Producto

Giroscopio de fibra óptica de grado de navegación TDFG40T

The TDFG40T is a high-sensitivity navigation grade fiber optic gyroscope that utilizes advanced all-digital closed-loop detection technology to provide real-time angular velocity data through serial communication.

Descripción general de la tecnología

Los giroscopios de fibra óptica funcionan según el principio óptico del efecto Sagnac, funcionando como sensores de velocidad angular.El TDFG40T emplea detección digital de circuito cerrado de alto rendimiento para emitir información de velocidad angular del portador en tiempo real a través de la interfaz serialEstos giroscopios pueden configurarse como unidades de un solo eje o sistemas integrados de tres ejes.que sirven como sensores centrales para soluciones de navegación inercial mediante la detección de la velocidad angular en tres direcciones ortogonales en relación con el espacio inercial.

Aplicaciones

Este giroscopio de fibra óptica es ampliamente utilizado en múltiples dominios incluyendo sistemas de armas guiadas, plataformas aeroespaciales, vehículos terrestres, embarcaciones marinas, sumergibles,y sistemas de detección orbitalSirve como un componente crítico en los sistemas de navegación inercial (INS) y los sistemas de referencia de actitud (ARS),mientras que soporta aplicaciones industriales de gama media a alta que requieren detección de movimiento de precisión.

Características clave

Bajo ruido, bajo consumo de energía y operación rentable
Tiempo mínimo de arranque con salidas digitales para la integración de circuitos digitales sin fisuras
Alta precisión con una estabilidad superior y opciones de diseño flexibles
Construcción en estado sólido sin partes móviles
Excepcional fiabilidad y larga vida útil

Especificaciones técnicas

Parámetro	Especificación
Rango dinámico	≥ ± 400°/s
Prejuicios en la ejecución	El valor de las emisiones de CO2
Precisión (100 segundos)	0.1°/h~0.04°/h
Caminata angular aleatoria (ARW)	< 0,03°/√h, 1σ
Control de las vibraciones	20~2000Hz, 6,06 g
Ancho de banda	> 200 Hz
Enciende el tiempo	10s
Formato de la señal de salida	Se trata de un sistema de seguridad.
Tasa de actualización de la señal de salida	500 Hz hasta 2000 Hz
Tasa de transmisión de señal de salida	Las emisiones de gases de efecto invernadero son las siguientes:
Temperatura de funcionamiento	-40 °C ~ +70 °C
Temperatura de almacenamiento	-55 °C ~ +85 °C
Fuente de alimentación	5 V
Conector (9 pines)	El número de unidades de producción será el siguiente:
Consumo de energía	≤ 4,5 W
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.	> 100 000 horas
Peso	≤ 350 g
Las dimensiones	42 mm42 mm14 mm Se trata de una prueba de la calidad de los productos.

Etiquetas

Giroscopio inercial de 3 ejes

Giroscopio digital de un solo eje

giroscopio óptico
