Datos del producto:
|
| Repetitividad de la parcialidad de meses: | ≤ 50 μg | Meses Factor de exactitud de la escala: | ≤500ppm |
|---|---|---|---|
| Repetibilidad diagonal: | ≤ 0,3°/h | Precisión del factor de escala: | ≤500ppm |
| Paseo al azar: | ≤ 0,01°/√h | Vibración: | 20 ~ 2000 Hz,6.06 g |
| El número de unidades: | Más de 20 000 horas |

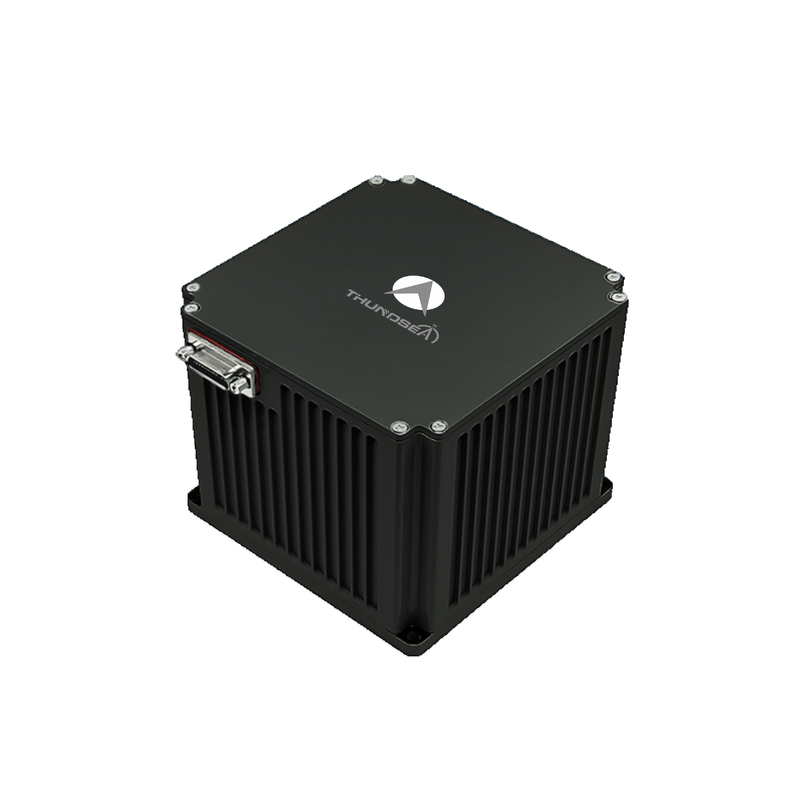

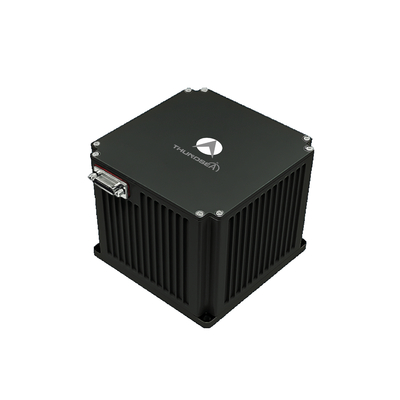

Navegación aérea TDF61A Navegación aerotransportada óptica giroscópica inercial
1 Introducción
El sistema de navegación por inercia giroscópica óptica (INS) en el aire emplea giroscópias ópticas y acelerómetros de cuarzo como sus componentes principales de detección,Operando bajo una arquitectura de navegación inercial de banda fija o dither-modulada El software de navegación incorporado de alta velocidad procesa los datos de los sensores en tiempo real para proporcionar posicionamiento continuo y orientación.Esta serie de productos integra entradas de navegación de múltiples fuentes, incluidas las señales satelitales (GNSS), observaciones celestes, altimetría barométrica, ayudas de radionavegación y odometría visual basadas en configuraciones específicas de la misión.Ofrece flexibilidad operativa a través de modos seleccionables que van desde la navegación inercial independiente hasta la fusión multi-sensor adaptativa, proporcionando estados integrales de la plataforma (posición, velocidad, actitud) en entornos dinámicos.
2Áreas de aplicación
Apto para UAV de ala fija, UAV de ala giratoria y vehículos aerotransportados especializados.
3DesempeñoC. LasCaracterísticas
Capaz de alinearse en plataformas vibratorias en tierra y alinearse durante el vuelo.
Apoya el cambio entre la auto-alineación, la alineación de base móvil y la alineación de transferencia en función de las necesidades del cliente.
Apoya la fusión de sensores múltiples, incorporando datos de satélite, celestial, altímetro, radio y navegación visual.
Equipado con funciones de detección de fallos y alarma del sistema.
4 Parámetros principales
| El tipo | El TDF61A | ||
| Acelerómetro | Repetitividad de la parcialidad de meses | ≤ 50 μg | |
| Meses Factor de exactitud de la escala | ≤ 500 ppm | ||
| El giroscopio | Repetibilidad de sesgos | ≤ 0,3°/h | |
| Precisión del factor de escala | ≤ 500 ppm | ||
| Paseo al azar | ≤ 0,01°/√h | ||
| Características | Precisión de la posición | Inercia pura | ≤ 4nm/1h |
| Combinación de satélites de navegación inercial | mejor que la precisión del satélite | ||
| Precisión de la velocidad | Inercia pura | Se aplican las siguientes medidas: | |
| Combinación de satélites de navegación inercial | Se aplican las siguientes medidas: | ||
| Tasa angular | ≥ ± 400°/seg | ||
| Aceleración angular | 100000°/sec2 | ||
| Aceleración | > 25 g | ||
| Una actitud angular | Cualquier orientación | ||
| Tiempo de alineación | ≤ 5 minutos | ||
| Entrada/salida | 3 puertos serie RS422 full-duplex, 1 puerto Ethernet de 100M | ||
| Tiempo de alineación | El tiempo | El tiempo de espera es de: | |
| Desempeño de las aplicaciones AHRS | Precisión del rumbo | Inercia pura | Se aplican las siguientes medidas: |
| Combinación de navegación por satélite | Se aplican las siguientes medidas: | ||
| Precisión de inclinación y rodadura | Inercia pura | ≤ 0,08° | |
| Combinación de navegación por satélite | ≤ 0,03° | ||
| Características | Consumo de energía | < 15 W | |
| Las dimensiones | 110 × 110 × 100 | ||
| Peso | < 1,7 kg | ||
| Temperatura | -40°C a 60°C | ||
| El choque | 15 g, onda de medio seno 11 ms | ||
| Válvula de entrada | Las emisiones de gases de efecto invernadero de los sistemas de energía eléctrica de las instalaciones eléctricas de combustión renovable se calcularán en función de las emisiones de gases de efecto invernadero de las instalaciones eléctricas. | ||
| refrigeración | Conducción de la placa de montaje | ||
| Vibración | 20 ~ 2000 Hz,6.06 g | ||
| El número de unidades | Más de 20 000 horas | ||
