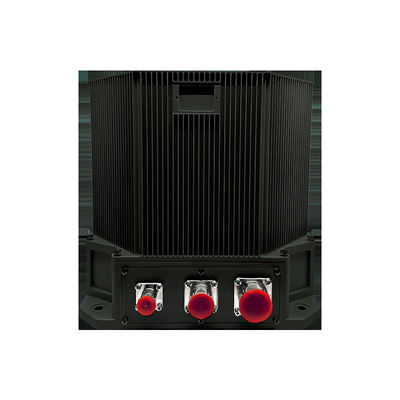

Calidad TDL45C Sistema de navegación por inercia girotécnica óptica aerotransportada con ≤20μg de repetibilidad de sesgo, >15000 horas MTBF y ≤15 minutos de tiempo de alineación fábrica

TDL45C Sistema de navegación por inercia girotécnica óptica aerotransportada con ≤20μg de repetibilidad de sesgo, >15000 horas MTBF y ≤15 minutos de tiempo de alineación

Name: TDL45C Sistema de navegación por inercia girotécnica óptica aerotransportada con ≤20μg de repetibilidad de sesgo, >15000 horas MTBF y ≤15 minutos de tiempo de alineación
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45C
Price: 10,250.00 USD
Availability: InStock

Atributos clave

Nombre de la Marca: NAVI OPTICS

Número de modelo: TDL45C

Lugar de origen: China.

Certificación: CCS

Cantidad mínima de pedido: Un conjunto

Capacidad de suministro: 10 juegos por mes

El tiempo de entrega: 5 a 8 días hábiles

Condiciones de pago: Las tarifas de los productos incluidos en el anexo I se aplicarán a los productos incluidos en el an

Embalaje Estándar: Caja de cartón

TDL45C Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Resumen del producto

El giroscopio óptico aéreo TDL45C INS ofrece una precisión de posición de ≤1 nm/12 h con MTBF >15 000 horas. Presenta fusión multisensor, modos de alineación adaptativa y rendimiento robusto en condiciones extremas (-40 ℃ ~ 60 ℃, choque de 15 g).

Atributos personalizados del producto

Resaltar

Navegación aerotransportada óptica giroscópica inercial

,

sistema de navegación inercial de alta precisión

Repetitividad de la parcialidad de meses:

≤20 μg

Meses Factor de exactitud de la escala:

≤20 ppm

Repetibilidad de sesgo:

≤ 0,008°/h

Precisión del factor de escala:

≤20 ppm

Paseo al azar:

≤0,003°/√h

Vibración:

20~2000Hz, 6,06g

MTBF:

>15000 horas

Descripción del Producto

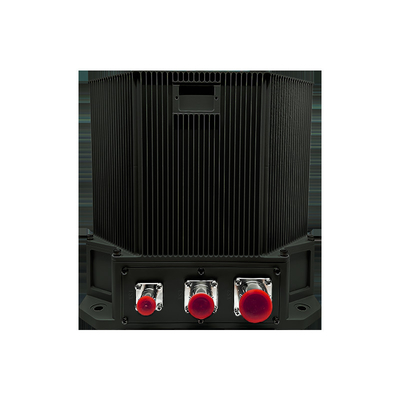

Navegación aérea TDL45C Navegación aerotransportada óptica giroscópica inercial

El sistema de navegación por inercia giroscópica óptica (INS) TDL45C en el aire emplea giroscópias ópticas y acelerómetros de cuarzo como sensores centrales,que utilice arquitectura de navegación de banda fija o dilatada (modulada)El software de navegación avanzado procesa datos a altas velocidades para entregar información de navegación en tiempo real.y entradas de navegación visual basadas en los requisitos del usuario, que admite múltiples modos operativos, incluida la fusión puramente inercial y multi-sensor, para proporcionar parámetros completos de navegación de la plataforma.

Áreas de aplicación

Apto para UAV de ala fija, UAV de ala giratoria y vehículos aerotransportados especializados.

Características de rendimiento

Permite capacidades de alineación para ambas plataformas de tierra estacionarias con interferencia de vibración y sistemas de navegación en vuelo
Características de cambio del modo de alineación adaptativo (autoalineación, alineación de base móvil, alineación de transferencia) para cumplir con los requisitos específicos de la misión
Integra datos de navegación de múltiples fuentes a través de tecnología avanzada de fusión de sensores, incluidas entradas de satélite, celestes, barométricas, radioaid y odometría visual
Incorpora un monitoreo integrado de la salud con diagnóstico de fallas y mecanismos de alerta en tiempo real

Especificaciones técnicas

Tipo de producto	TDL45C
Acelerómetro
Repetitividad de la parcialidad de meses	≤ 20 μg
Meses Factor de exactitud de la escala	≤ 20 ppm
El giroscopio
Repetibilidad de sesgos	≤ 0,008°/h
Precisión del factor de escala	≤ 20 ppm
Paseo al azar	≤ 0,003°/√h
Características
Precisión de la posición (inercia pura)	≤ 1 nm/12h
Precisión de la posición (combinación de satélites de navegación inercial)	Mejor que la precisión del satélite.
Precisión de la velocidad (inercia pura)	Se aplican las siguientes medidas:
Precisión de la velocidad (combinación de satélites de navegación inercial)	Se aplican las siguientes medidas:
Tasa angular	≥ ± 400°/seg
Aceleración angular	100000 grados por segundo.
Aceleración	> 25 g
Una actitud angular	Cualquier orientación
Tiempo de alineación	≤ 15 minutos
Entrada/salida	3 puertos seriados RS422 full-duplex, 1 puerto Ethernet de 100M
Tiempo de alineación	Se aplican las siguientes medidas:
Desempeño de las aplicaciones AHRS
Precisión del rumbo (inercia pura)	Se aplican las siguientes medidas:
Precisión del rumbo (combinación de navegación por satélite)	Se aplican las siguientes medidas:
Precisión de inclinación y rodadura (inercia pura)	≤ 0,05°
Precisión de inclinación y rodaje (combinación de navegación por satélite)	≤ 0,02°
Consumo de energía	El valor de las emisiones
Las dimensiones	232186160
Peso	< 8,2 kg
Temperatura	-40°C a 60°C
El choque	15 g, onda de medio seno 11 ms.
Válvula de entrada	Las emisiones de gases de efecto invernadero de los sistemas de energía eléctrica de las instalaciones eléctricas de combustión renovable deberán ser consideradas como emisiones de gases de efecto invernadero de las instalaciones eléctricas.
Refrigerador	Conducción de la placa de montaje
Vibración	20~2000Hz, 6,06 g
El número de unidades	>15000 horas
