Calidad TDF645B Sistema de navegación por inercia girotécnica óptica aerotransportada con ≤20μg de repetibilidad de sesgo, >15000 horas MTBF y fusión de múltiples sensores fábrica

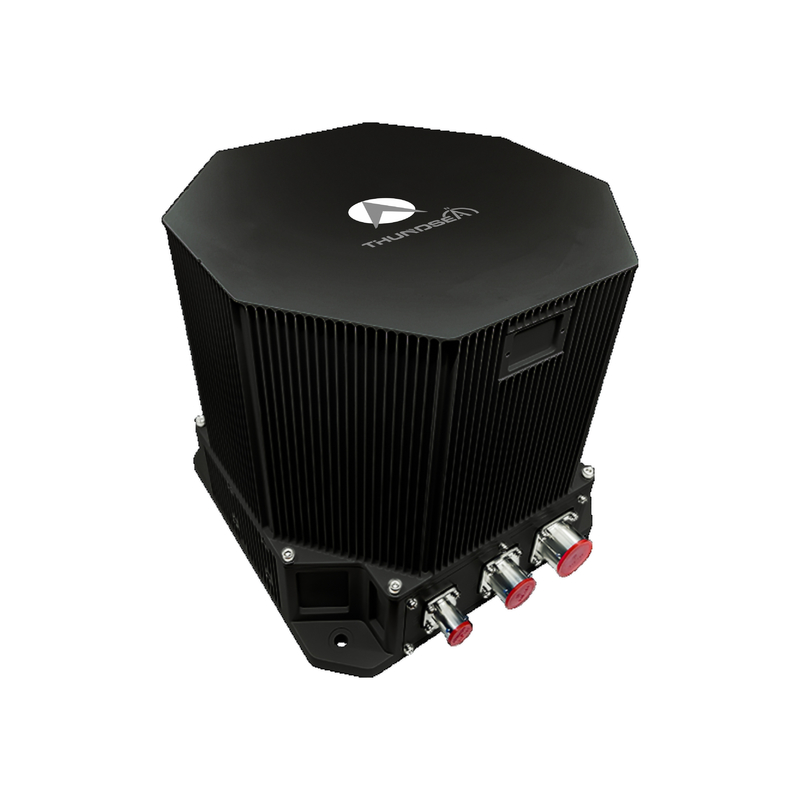

TDF645B Sistema de navegación por inercia girotécnica óptica aerotransportada con ≤20μg de repetibilidad de sesgo, >15000 horas MTBF y fusión de múltiples sensores

Name: TDF645B Sistema de navegación por inercia girotécnica óptica aerotransportada con ≤20μg de repetibilidad de sesgo, >15000 horas MTBF y fusión de múltiples sensores
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF645B
Price: 10,250.00 USD
Availability: InStock

Atributos clave

Nombre de la Marca: NAVI OPTICS

Número de modelo: TDF645B

Lugar de origen: China.

Certificación: CCS

Cantidad mínima de pedido: Un conjunto

Capacidad de suministro: 10 juegos por mes

El tiempo de entrega: 5 a 8 días hábiles

Condiciones de pago: Las tarifas de los productos incluidos en el anexo I se aplicarán a los productos incluidos en el an

Embalaje Estándar: Caja de cartón

TDF645B Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Resumen del producto

El giroscopio óptico aerotransportado TDF645B ofrece una precisión de posición de ≤1 nm/6 h con fusión multisensor. Cuenta con más de 15 000 horas de MTBF, funcionamiento de -40 ℃ a 60 ℃ y admite integración de navegación satelital/celeste/visual para un rendimiento superior del UAV.

Atributos personalizados del producto

Resaltar

Navegación aerotransportada óptica giroscópica inercial

,

Unidad de medición inercial (IMU) para aviación

,

Unidad de medición inercial (IMU) con giroscopio óptico

Repetitividad de la parcialidad de meses:

≤20 μg

Meses Factor de exactitud de la escala:

≤20 ppm

Repetibilidad de sesgo:

≤ 0,008°/h

Precisión del factor de escala:

≤20 ppm

Paseo al azar:

≤0,003°/√h

Vibración:

20~2000Hz, 6,06g

MTBF:

>15000 horas

Descripción del Producto

Navegación aérea TDF645B Navegación aerotransportada óptica giroscópica inercial

El sistema de navegación por inercia giroscópico óptico aerotransportado (INS) emplea giroscopios ópticos y acelerómetros de cuarzo como sus componentes principales de detección,que utilice una arquitectura de sistema de banda fija o dilatada (modulada)Operando con un software de navegación avanzado a altas velocidades de procesamiento, el sistema ofrece datos de navegación en tiempo real a través de su núcleo computacional sofisticado.

Esta serie de productos cuenta con capacidades de integración de múltiples fuentes, apoyando la fusión de navegación por satélite, navegación celeste, radionavegación, datos de altímetro,y sistemas de navegación visual según los requisitos de la misiónOfrece modos operativos flexibles que van desde la navegación inercial pura hasta la fusión multi-sensor optimizada.Información sobre el comportamiento y la posición de las plataformas aerotransportadas.

Áreas de aplicación

Apto para UAV de ala fija, UAV de ala giratoria y vehículos aerotransportados especializados.

Características de rendimiento

Apoya la fusión de sensores múltiples, incorporando datos de satélite, celestial, altímetro, radio y navegación visual
Apoya el cambio entre la auto-alineación, la alineación de base móvil y la alineación de transferencia en función de las necesidades del cliente
Capaces de alinearse en plataformas vibratorias en tierra y alinearse durante el vuelo
Equipado con funciones de detección de fallos y alarma del sistema

Especificaciones técnicas

Tipo de parámetro	Especificación	Valor
Acelerómetro	Repetitividad de la parcialidad de meses	≤ 20 μg
Acelerómetro	Meses Factor de exactitud de la escala	≤ 20 ppm
El giroscopio	Repetibilidad de sesgos	≤ 0,008°/h
	Precisión del factor de escala	≤ 20 ppm
	Paseo al azar	≤ 0,003°/√h
Características	Precisión de la posición (inercia pura)	≤ 1 nm/6 horas
	Precisión de la posición (combinación de satélites de navegación inercial)	mejor que la precisión del satélite
	Precisión de la velocidad (inercia pura)	Se aplican las siguientes medidas:
	Precisión de la velocidad (combinación de satélites de navegación inercial)	Se aplican las siguientes medidas:
Tasa angular		≥ ± 400°/seg
Aceleración angular		100000 grados por segundo.
Aceleración		> 25 g
Una actitud angular		Cualquier orientación
Tiempo de alineación		≤ 8 minutos
Entrada/salida		3 puertos seriados RS422 full-duplex, 1 puerto Ethernet de 100M
Desempeño de las aplicaciones AHRS	Precisión del rumbo (inercia pura)	Se aplican las siguientes medidas:
Desempeño de las aplicaciones AHRS	Precisión del rumbo (combinación de navegación por satélite)	Se aplican las siguientes medidas:
Precisión de inclinación y rodadura	Inercia pura	≤ 0,05°
Precisión de inclinación y rodadura	Combinación de navegación por satélite	≤ 0,02°
Consumo de energía		El valor de las emisiones
Las dimensiones		193169160
Peso		< 6,5 kg
Temperatura		-40°C a 60°C
El choque		15 g, onda de medio seno 11 ms.
Válvula de entrada		Las emisiones de gases de efecto invernadero de los sistemas de energía eléctrica de las instalaciones eléctricas de combustión renovable deberán ser consideradas como emisiones de gases de efecto invernadero de las instalaciones eléctricas.
Refrigerador		Conducción de la placa de montaje
Vibración		20~2000Hz, 6,06 g
El número de unidades		>15000 horas
