Calidad Equipo de posicionamiento óptico giroscópico montado en un vehículo con una repetibilidad de sesgo ≤ 50 μg, > 20 000 horas de frecuencia de movimiento múltiple y ≤ 5 minutos de tiempo de alineación fábrica

Equipo de posicionamiento óptico giroscópico montado en un vehículo con una repetibilidad de sesgo ≤ 50 μg, > 20 000 horas de frecuencia de movimiento múltiple y ≤ 5 minutos de tiempo de alineación

Name: Equipo de posicionamiento óptico giroscópico montado en un vehículo con una repetibilidad de sesgo ≤ 50 μg, > 20 000 horas de frecuencia de movimiento múltiple y ≤ 5 minutos de tiempo de alineación
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: El TDF61A
Price: 10,250.00 USD
Availability: InStock

Atributos clave

Nombre de la Marca: NAVI OPTICS

Número de modelo: El TDF61A

Lugar de origen: China.

Certificación: CCS

Cantidad mínima de pedido: Un conjunto

Capacidad de suministro: 10 juegos por mes

El tiempo de entrega: 5 a 8 días hábiles

Embalaje Estándar: Caja de cartón

TDF61A.pdf

PDF

Resumen del producto

El equipo de posicionamiento giroscópico óptico montado en vehículo TDF61A ofrece navegación de alta precisión con una repetibilidad de polarización de ≤0,03°/h y un MTBF de >20 000 horas. Presenta alineación dinámica, operación multimodo (ZUPT/navegación integrada) y rendimiento robusto en condiciones extremas (-40 ℃ ~ 60 ℃).

Atributos personalizados del producto

Resaltar

Sistema de navegación inercial

,

Equipo óptico de posicionamiento y orientación giroscópico

,

Equipo óptico de posicionamiento giroscópico montado en un vehículo

Repetitividad de la parcialidad de meses:

≤ 50 μg

Meses Factor de exactitud de la escala:

≤50ppm

Repetibilidad de sesgo:

≤ 0,03°/h,1σ

Precisión del factor de escala:

≤50ppm

Paseo al azar:

≤ 0,01°/√h

Vibración:

20~2000Hz, 6,06g

MTBF:

>20000 horas

Descripción del Producto

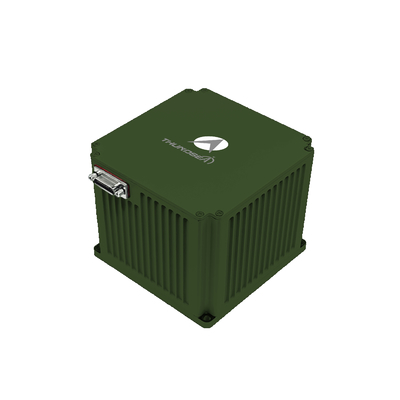

Equipo óptico de posicionamiento y orientación giroscópico montado en vehículos de navegación terrestre TDF61A

Equipo óptico de posicionamiento y orientación giroscópico montado en vehículo TDF61A de navegación de la fuerza terrestre

Resumen del producto

El dispositivo óptico de posicionamiento y orientación giroscópica montado en el vehículo utiliza giroscópias láser o de fibra óptica y acelerómetros de cuarzo como sensores centrales.Empleando una arquitectura de sistema de navegación inercial con software de navegación avanzado, ofrece información de navegación en tiempo real. La serie de productos ofrece múltiples modos de operación, incluida la actualización de velocidad cero (ZUPT), la navegación integrada inercial / basada en satélite,y navegación integrada inercial/odómetro, que proporciona parámetros completos de navegación del vehículo para diversas plataformas montadas en el vehículo.

Áreas de aplicación

Vehículos de estudio geodésico
Tanques y artillería autopropulsada
Vehículos de combate de infantería
Vehículos no tripulados
Los trenes de alta velocidad
Vehículos de maquinaria agrícola

Características de rendimiento

Capaz de alineamiento e inicialización en estados estáticos o dinámicos (en movimiento)
Características de navegación autónoma, actualización de velocidad cero (ZUPT), y navegación integrada con odómetro y/o sistemas basados en satélite
Suitable for use in high-latitude (±65°), extremely cold, and high-altitude regions Es muy adecuado para uso en regiones de alta latitud (±65°), extremadamente frías, y de alta altitud
Diseño de alta fiabilidad

Especificaciones técnicas

Modelo

El TDF61A

Rendimiento del acelerómetro

Repetitividad de la parcialidad de meses	≤ 50 μg
Meses Factor de exactitud de la escala	≤ 50 ppm

Desempeño del giroscopio

Repetibilidad de sesgos	≤ 0,03°/h,1σ
Precisión del factor de escala	≤ 50 ppm
Paseo al azar	≤ 0,01°/√h

Características del sistema

Tasa angular	≥ ± 400°/seg
Aceleración angular	100000 grados por segundo.
Aceleración	> 40 g
Una actitud angular	Cualquier orientación
Tiempo de alineación	≤ 5 minutos

Input/Output (Introducción y salida)

Interfaces

3 puertos seriados RS422 full-duplex, 1 puerto Ethernet de 100M

Precisión de la posición

Combinación de navegación inercial y odómetro	≤ 1%D
Precisión de búsqueda/orientación del norte	≤ 5,0 millones
Precisión de mantenimiento del rodamiento/2h	≤ 6,0 millones
Precisión de posición de navegación combinada	≤ 3,0 mil

Desempeño de las aplicaciones AHRS

Precisión del rumbo	≤ 3,0 mil
Precisión de inclinación y rodadura	≤1,0 mil

Características físicas

Consumo de energía	< 15 W
Las dimensiones	110110100 mm
Peso	< 1,7 kg
Temperatura de funcionamiento	-40°C a 60°C
Resistencia al choque	15 g, onda de medio seno 11 ms.
Válvula de entrada	Las emisiones de gases de efecto invernadero de los sistemas de energía eléctrica de las instalaciones eléctricas de combustión renovable deberán ser consideradas como emisiones de gases de efecto invernadero de las instalaciones eléctricas.
Método de enfriamiento	Conducción de la placa de montaje
Resistencia a las vibraciones	20~2000Hz, 6,06 g
El número de unidades	Más de 20 000 horas
