Calidad Equipo de posicionamiento óptico giroscópico montado en vehículo TDF71A para navegación de la fuerza terrestre con una repetibilidad de sesgo ≤ 0,01°/h, > 20000 horas MTBF y ≤ 5 minutos de tiempo de alineación fábrica

Equipo de posicionamiento óptico giroscópico montado en vehículo TDF71A para navegación de la fuerza terrestre con una repetibilidad de sesgo ≤ 0,01°/h, > 20000 horas MTBF y ≤ 5 minutos de tiempo de alineación

Name: Equipo de posicionamiento óptico giroscópico montado en vehículo TDF71A para navegación de la fuerza terrestre con una repetibilidad de sesgo ≤ 0,01°/h, > 20000 horas MTBF y ≤ 5 minutos de tiempo de alineación
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: El TDF71A
Price: 10,250.00 USD
Availability: InStock

Atributos clave

Nombre de la Marca: NAVI OPTICS

Número de modelo: El TDF71A

Lugar de origen: China.

Certificación: CCS

Cantidad mínima de pedido: Un conjunto

Capacidad de suministro: 10 juegos por mes

El tiempo de entrega: 5 a 8 días hábiles

Embalaje Estándar: Caja de cartón

TDF71A.pdf

PDF

Resumen del producto

TDF71A Equipo de posicionamiento y orientación óptico montado en vehículo. Sistema avanzado de navegación de vehículos. El sistema de posicionamiento y orientación óptico giroscópico montado en el vehículo utiliza láser o giroscopios de fibra óptica combinados con acelerómetros de cuarzo como ...

Atributos personalizados del producto

Resaltar

Equipo de posicionamiento óptico giroscópica

,

Navegación INS de la Fuerza Terrestre

,

Navegación INS de alta precisión

Repetitividad de la parcialidad de meses:

≤20 μg

Meses Factor de exactitud de la escala:

≤20 ppm

Repetibilidad de sesgo:

≤0,01°/hora

Precisión del factor de escala:

≤20 ppm

Paseo al azar:

≤0,003°/√h

Vibración:

20~2000Hz, 6,06g

MTBF:

>20000 horas

Descripción del Producto

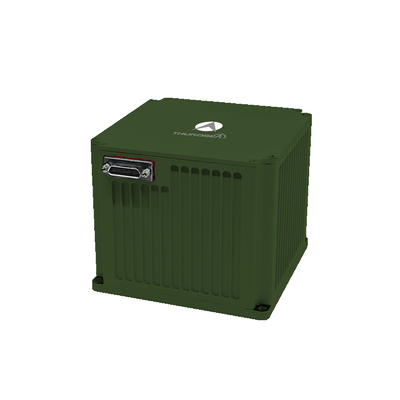

TDF71A Equipo de posicionamiento y orientación óptico montado en vehículo.

Sistema avanzado de navegación de vehículos.

El sistema de posicionamiento y orientación óptico giroscópico montado en el vehículo utiliza láser o giroscopios de fibra óptica combinados con acelerómetros de cuarzo como componentes de detección centrales.Operando bajo una arquitectura de sistema de navegación inercial.Esta serie de productos soporta múltiples configuraciones operativas, incluida la actualización de velocidad cero (ZUPT).navegación integrada por satélite/inercia, y navegación de fusión inercial/odómetro, proporcionando parámetros de movimiento de vehículos completos para diversos requisitos de la plataforma móvil.

Áreas de aplicación

Vehículos de estudio geodésico
Tanques y artillería autopropulsada
Vehículos de combate de infantería
Vehículos no tripulados
Los trenes de alta velocidad
Vehículos de maquinaria agrícola

Características de rendimiento

Capaz de alineamiento e inicialización en estados estáticos o dinámicos (en movimiento)
Características de navegación autónoma, actualización de velocidad cero (ZUPT), y navegación integrada con odómetro y/o sistemas basados en satélite
Suitable for use in high-latitude (±65°), extremely cold, and high-altitude regions Es muy adecuado para uso en regiones de alta latitud (±65°), extremadamente frías, y de alta altitud
Alta confiabilidad y rendimiento robusto

Especificaciones técnicas

Tipo de producto	El TDF71A.
Acelerómetro
Repetitividad de la parcialidad de meses	≤ 20 μg
Meses Factor de exactitud de la escala	≤ 20 ppm
El giroscopio
Repetibilidad de sesgos	≤ 0,01°/h
Precisión del factor de escala	≤ 20 ppm
Paseo al azar	≤ 0,003°/√h
Características
Tasa angular	≥ ± 400°/seg
Aceleración angular	100000 grados por segundo.
Aceleración	> 25 g
Una actitud angular	Cualquier orientación
Tiempo de alineación	≤ 5 minutos
Entrada/salida
Interfaces	3 puertos seriados RS422 full-duplex, 1 puerto Ethernet de 100M
Precisión de la posición
Precisión de búsqueda/orientación del norte	- ¿Qué quieres decir?
Combinación de navegación inercial y odómetro	≤ 0,4%D
Precisión de búsqueda/orientación del norte	≤ 3,0 mil
Precisión de mantenimiento del rodamiento/2h	≤4.0 mil
Precisión de posición de navegación combinada	≤ 2,0 mil
Desempeño de las aplicaciones AHRS
Precisión del rumbo	≤ 2,0 mil
Precisión de inclinación y rodadura	≤ 0,5 mil
Características
Consumo de energía	< 15 W
Las dimensiones	110 por 110 por 100.
Peso	< 2,2 kg
Temperatura	-40°C a 60°C
El choque	15 g, onda de medio seno 11 ms.
Válvula de entrada	Las emisiones de gases de efecto invernadero de los sistemas de energía eléctrica de las instalaciones eléctricas de combustión renovable deberán ser consideradas como emisiones de gases de efecto invernadero de las instalaciones eléctricas.
Refrigerador	Conducción de la placa de montaje
Vibración	20~2000Hz, 6,06 g
El número de unidades	Más de 20 000 horas
