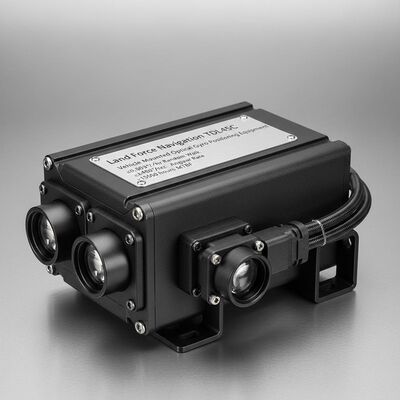

Calidad Equipo de posicionamiento óptico giroscópico montado en vehículo TDL45C para navegación de la fuerza terrestre con un recorrido aleatorio de ≤ 0,003°/√h, una velocidad angular ≥ ± 400°/sec y una frecuencia de movimiento de más de 15000 horas fábrica

Equipo de posicionamiento óptico giroscópico montado en vehículo TDL45C para navegación de la fuerza terrestre con un recorrido aleatorio de ≤ 0,003°/√h, una velocidad angular ≥ ± 400°/sec y una frecuencia de movimiento de más de 15000 horas

Name: Equipo de posicionamiento óptico giroscópico montado en vehículo TDL45C para navegación de la fuerza terrestre con un recorrido aleatorio de ≤ 0,003°/√h, una velocidad angular ≥ ± 400°/sec y una frecuencia de movimiento de más de 15000 horas
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45C
Price: 10,250.00 USD
Availability: InStock

Atributos clave

Nombre de la Marca: NAVI OPTICS

Número de modelo: TDL45C

Lugar de origen: China.

Certificación: CCS

Cantidad mínima de pedido: Un conjunto

Capacidad de suministro: 10 juegos por mes

El tiempo de entrega: 5 a 8 días hábiles

Embalaje Estándar: Caja de cartón

TDL45C.pdf

PDF

Resumen del producto

El sistema giroscópico óptico montado en vehículo TDL45C ofrece una precisión de posicionamiento de ≤5 m con más de 15 000 horas de MTBF. Presenta una velocidad angular de ±400°/seg, funcionamiento de -40 ℃ a 60 ℃ y múltiples modos de navegación para vehículos militares e industriales.

Atributos personalizados del producto

Resaltar

Equipo giroscópico óptico montado en vehículo

,

Equipo de navegación inercial giroscópico óptico

Repetitividad de la parcialidad de meses:

≤10μg

Meses Factor de exactitud de la escala:

≤10 ppm

Repetibilidad de sesgo:

≤0,01°/hora

Precisión del factor de escala:

≤5 ppm

Paseo al azar:

≤0,003°/√h

Tasa angular:

≥±400°/seg.

Aceleración angular:

100000°/seg2

MTBF:

>15000 horas

Descripción del Producto

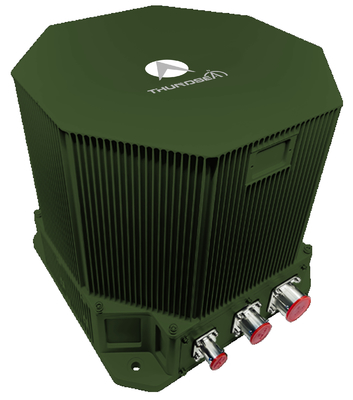

Equipo de posicionamiento y orientación giroscópico óptico montado en vehículo TDL45C de navegación de la fuerza terrestre

El equipo óptico de posicionamiento y orientación giroscópico TDL45C montado en el vehículo utiliza giros láser o fibra óptica avanzados y acelerómetros de cuarzo como sensores centrales.Empleando una arquitectura de sistema de navegación inercial con soporte de navegación sofisticado, proporciona datos de navegación en tiempo real a través de múltiples modos de operación, incluida la actualización de velocidad cero (ZUPT), la navegación integrada inercial/satelital,y navegación integrada inercial/odómetro.

Áreas de aplicación

Este sistema óptico de posicionamiento giroscópico es compatible con diversas plataformas de vehículos, incluidos vehículos de exploración geodésica, plataformas de combate blindadas (tanques, artillería autopropulsada,vehículos de combate de infantería), vehículos terrestres no tripulados (UGV), sistemas ferroviarios de alta velocidad, maquinaria agrícola y otras plataformas mecanizadas que requieren una navegación precisa.Esta solución versátil sirve a las necesidades de posicionamiento a través de civiles, aplicaciones militares e industriales.

Características de rendimiento

Navegación autónoma con capacidad de actualización a velocidad cero (ZUPT)
Navegación integrada con sistema de medidores de kilómetros y sistemas basados en satélites
Alineación e inicialización en estados estáticos y dinámicos (en movimiento)
Adecuado para regiones de altas latitudes (± 65°), extremadamente frías y altas
Diseño de alta fiabilidad para entornos exigentes

Especificaciones técnicas

Categoría de parámetros	Especificación	Valor
Acelerómetro	Repetitividad de la parcialidad de meses	≤ 10 μg
	Meses Factor de exactitud de la escala	≤ 10 ppm
	El giroscopio	Repetibilidad de sesgos	≤ 0,01°/h
Precisión del factor de escala		≤ 5 ppm
Paseo aleatorio		≤ 0,003°/√h
Características	Tasa angular	≥ ± 400°/seg
	Aceleración angular	100000 grados por segundo.
	Aceleración	> 25 g
	Una actitud angular	Cualquier orientación
Desempeño	Tiempo de alineación	≤ 15 minutos
Input/Output (Introducción y salida)	Interfaces	3 puertos seriados RS422 full-duplex, 1 puerto Ethernet de 100M
Precisión de la posición	La exactitud de búsqueda del norte/orientación	≤ 5 m
	Combinación de navegación inercial y odómetro	≤ 0,05%D
	La exactitud de búsqueda del norte/orientación	≤ 0,3 millones
	Mantenimiento de la exactitud del rodamiento/2h	≤ 0,3 millones
	Precisión de posición de navegación combinada	≤ 0,2 mil
Desempeño de las aplicaciones AHRS	Precisión del rumbo	≤ 0,2 mil
Desempeño de las aplicaciones AHRS	Precisión de inclinación y rodadura	≤ 0,2 mil
Características	Consumo de energía	El valor de las emisiones
	Peso	< 8,2 kg
	Rango de temperatura	-40°C a 60°C
	Resistencia al choque	15 g, onda de medio seno 11 ms.
	Válvula de entrada	Las emisiones de gases de efecto invernadero de los sistemas de energía eléctrica de las instalaciones eléctricas de combustión renovable deberán ser consideradas como emisiones de gases de efecto invernadero de las instalaciones eléctricas.
	Método de enfriamiento	Conducción de la placa de montaje
	Resistencia a las vibraciones	20~2000Hz, 6,06 g
	El número de unidades	>15000 horas
