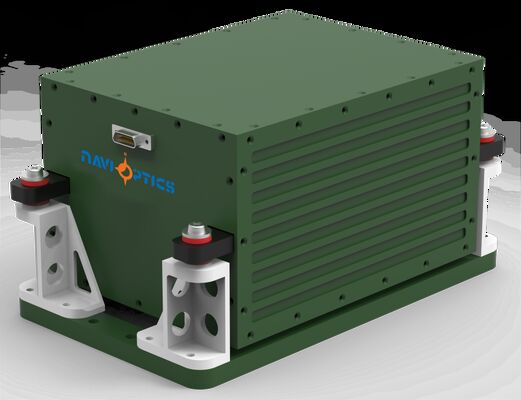

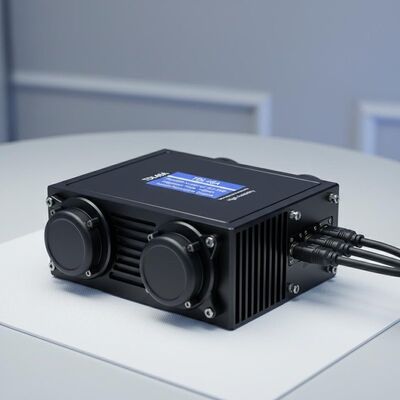

Calidad TDL46A Equipo óptico de posicionamiento giroscópico montado en un vehículo con una precisión de posición ≤ 0,3%D ≤ 8 min Tiempo de alineación y sistema de navegación inercial de alta fiabilidad fábrica

TDL46A Equipo óptico de posicionamiento giroscópico montado en un vehículo con una precisión de posición ≤ 0,3%D ≤ 8 min Tiempo de alineación y sistema de navegación inercial de alta fiabilidad

Name: TDL46A Equipo óptico de posicionamiento giroscópico montado en un vehículo con una precisión de posición ≤ 0,3%D ≤ 8 min Tiempo de alineación y sistema de navegación inercial de alta fiabilidad
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL46A
Price: 10,250.00 USD
Availability: InStock

Atributos clave

Nombre de la Marca: NAVI OPTICS

Número de modelo: TDL46A

Lugar de origen: China.

Certificación: CCS

Cantidad mínima de pedido: Un conjunto

Capacidad de suministro: 10 juegos por mes

El tiempo de entrega: 5 a 8 días hábiles

Embalaje Estándar: Caja de cartón

TDL46A.pdf

PDF

Resumen del producto

El equipo de posicionamiento giroscópico óptico montado en vehículo TDL46A ofrece navegación de alta precisión con una precisión de ≤10 m, admite múltiples modos de integración (ZUPT/GNSS/odómetro) y opera en condiciones extremas (-40 ℃ ~ 60 ℃). Presenta un bajo consumo de energía (<20 W), un diseño compacto y un MTBF de más de 20 000 horas para un rendimiento confiable en vehículos militares e industriales.

Atributos personalizados del producto

Resaltar

Equipo óptico de posicionamiento y orientación giroscópico

,

Equipo giroscópico óptico montado en vehículo

,

Unidad de medición inercial montada en vehículo

Descripción del Producto

Equipo de orientación de posicionamiento giroscópico óptico TDL46A de navegación de la fuerza terrestre montado en vehículo

El sistema óptico de posicionamiento y orientación giroscópico TDL46A montado en el vehículo emplea giroscopios láser o de fibra óptica avanzados combinados con acelerómetros de cuarzo como sensores inerciales centrales.Utilizando una arquitectura de sistema de navegación inercial (SINS) con algoritmos de navegación sofisticados, proporciona datos de posicionamiento, orientación y navegación en tiempo real para diversas aplicaciones de plataformas vehiculares.

Capacidades operativas

Este sistema admite múltiples modos operativos, incluida la actualización de velocidad cero (ZUPT), la navegación integrada GNSS/INS y la navegación integrada odómetro/INS.proporcionar parámetros completos de navegación del vehículo en varios escenarios operativos.

Áreas de aplicación

Vehículos de estudio geodésico
Tanques y vehículos blindados
Sistemas de artillería autopropulsados
Vehículos de combate de infantería
Vehículos terrestres no tripulados
Los trenes de alta velocidad
Vehículos de maquinaria agrícola

Características de rendimiento

Funcionamiento en regiones de altas latitudes (± 65°), frío extremo y ambientes de gran altitud
Capacidad de navegación autónoma con actualización a velocidad cero (ZUPT)
Navegación integrada con sistema de medidores de kilómetros y sistemas basados en satélites
Alta fiabilidad para aplicaciones exigentes
Alineación e inicialización en estados estáticos y dinámicos (en movimiento)

Especificaciones técnicas

Tipo de parámetro	Especificación
Modelo	TDL46A
Acelerómetro - Repetibilidad del sesgo de meses	≤ 20 μg
Acelerómetro - Meses Factor de exactitud de la escala	≤ 20 ppm
Repetibilidad de giroscopio	≤ 0,008°/h
Precisión del factor de escala giroscópico	≤ 5 ppm
Giro - Caminata aleatoria	≤ 0,003°/√h
Tasa angular	≥ ± 400°/seg
Aceleración angular	100000 grados por segundo.
Aceleración	> 25 g
Una actitud angular	Cualquier orientación
Tiempo de alineación	≤ 8 minutos
Input/Output (Introducción y salida)	3 puertos seriados RS422 full-duplex, 1 puerto Ethernet de 100M
Precisión de la posición - búsqueda del norte/orientación	≤ 10 m
Combinación de navegación inercial y odómetro	≤ 0,3%D
La exactitud de búsqueda del norte/orientación	≤1,0 mil
Mantenimiento de la exactitud del rodamiento/2h	≤ 1,5 millones
Precisión de posición de navegación combinada	≤ 0,75 mil
Aplicaciones del AHRS - Precisión de la dirección	≤ 0,75 mil
Aplicaciones de AHRS - Precisión de paso y rodadura	≤ 0,35 mil
Consumo de energía	El valor de las emisiones
Las dimensiones	Cuadro de las medidas de ensayo
Peso	< 3,9 kg
Temperatura de funcionamiento	-40 °C a +60 °C
Resistencia al choque	15 g, onda de medio seno 11 ms.
Válvula de entrada	Las emisiones de dióxido de carbono de los motores de combustión renovable se calcularán en función de las condiciones de funcionamiento de los motores.
Método de enfriamiento	Conducción de la placa de montaje
Resistencia a las vibraciones	20 a 2000 Hz, 6,06 g
El número de unidades	Más de 20 000 horas
