Calidad Equipo de posicionamiento óptico giroscópico TDL645B de navegación de la fuerza terrestre montado en un vehículo con una repetibilidad de sesgo ≤ 0,01°/h y una velocidad angular ≥ ± 400°/sec para una precisión de posición ≤ 0,08%D fábrica

Equipo de posicionamiento óptico giroscópico TDL645B de navegación de la fuerza terrestre montado en un vehículo con una repetibilidad de sesgo ≤ 0,01°/h y una velocidad angular ≥ ± 400°/sec para una precisión de posición ≤ 0,08%D

Name: Equipo de posicionamiento óptico giroscópico TDL645B de navegación de la fuerza terrestre montado en un vehículo con una repetibilidad de sesgo ≤ 0,01°/h y una velocidad angular ≥ ± 400°/sec para una precisión de posición ≤ 0,08%D
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL645B
Price: 10,250.00 USD
Availability: InStock

Atributos clave

Nombre de la Marca: NAVI OPTICS

Número de modelo: TDL645B

Lugar de origen: China

Certificación: CCS

Cantidad mínima de pedido: Un conjunto

Capacidad de suministro: 10 juegos por mes

El tiempo de entrega: 5 a 8 días hábiles

Embalaje Estándar: Caja de cartón

TDL645B.pdf

PDF

Resumen del producto

Land Force TDL645B: posicionamiento giroscópico montado en un vehículo de alta precisión con polarización de ≤0,01°/h, velocidad angular de ±400°/seg y funcionamiento de -40℃~60℃. Admite ZUPT, GNSS/IMU e integración inercial/odómetro para una navegación precisa en condiciones extremas.

Atributos personalizados del producto

Resaltar

Equipo de posicionamiento óptico giroscópica

,

Equipo óptico de posicionamiento giroscópico montado en un vehículo

,

Equipo de orientación de posicionamiento giroscópico óptico

Repetibilidad de sesgo:

≤0,01°/hora

Precisión del factor de escala:

≤5 ppm

Paseo al azar:

≤0,003°/√h

Tasa angular:

≥±400°/seg.

Peso:

<6,5 kg

Voltaje de entrada:

CC 24 V (± 25 %)

Descripción del Producto

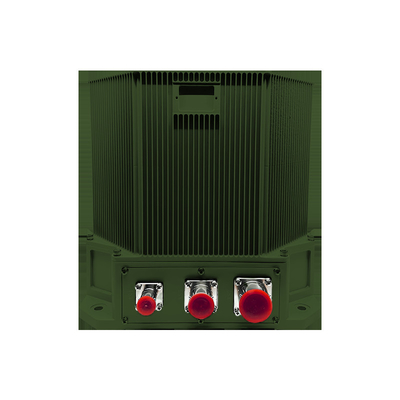

Equipo de posicionamiento y orientación giroscópico óptico montado en vehículo TDL645B de navegación de la fuerza terrestre

Sistema óptico avanzado de posicionamiento y orientación giroscópico montado en vehículos diseñado para aplicaciones de navegación y posicionamiento precisas en diversas plataformas móviles.

Descripción general del sistema

El TDL645B incorpora gyros láser o fibra óptica con acelerómetros de cuarzo en una arquitectura de navegación inercial.proporciona parámetros de navegación del vehículo en tiempo real a través de múltiples modos operativos, incluidas las actualizaciones de velocidad cero (ZUPT), navegación GNSS/IMU integrada y navegación inercial/odómetro integrada.

Áreas de aplicación

Vehículos de estudio geodésico
Tanques y vehículos blindados
Sistemas de artillería autopropulsados
Vehículos de combate de infantería
Vehículos terrestres no tripulados
Los trenes de alta velocidad
Vehículos de maquinaria agrícola

Características de rendimiento

Alineación e inicialización en estados estáticos o dinámicos (en movimiento)
Navegación autónoma con capacidad de actualización a velocidad cero (ZUPT)
Navegación integrada con sistema de medidores de kilómetros y sistemas basados en satélites
Operativo en regiones de altas latitudes (± 65°), extremadamente frías y de gran altitud
Diseño de alta fiabilidad para entornos exigentes

Especificaciones técnicas

Tipo de parámetro	Especificación
Modelo	TDL645B
Repetibilidad del sesgo del acelerómetro	≤ 20 μg
Precisión del factor de escala del acelerómetro	≤ 20 ppm
Repetibilidad del sesgo giroscópico	≤ 0,01°/h
Precisión del factor de la escala giroscópica	≤ 5 ppm
Caminata aleatoria giroscópica	≤ 0,003°/√h
Tasa angular	≥ ± 400°/seg
Aceleración angular	100000 grados por segundo.
Aceleración	> 25 g
Tiempo de alineación	≤ 15 minutos
Input/Output (Introducción y salida)	3 puertos seriados RS422 full-duplex, 1 puerto Ethernet de 100M
La exactitud de búsqueda del norte/orientación	≤ 5 m
Combinación de navegación inercial y odómetro	≤ 0,08%D
Los rodamientos son muy precisos (2h)	≤ 0,4 millones
Precisión de posición de navegación combinada	≤ 0,2 mil
Precisión del rumbo (AHRS)	≤ 0,2 mil
Precisión de inclinación y rodadura (AHRS)	≤ 0,2 mil
Consumo de energía	El valor de las emisiones
Peso	< 6,5 kg
Temperatura de funcionamiento	-40°C a 60°C
Resistencia al choque	15 g, onda de medio seno 11 ms.
Válvula de entrada	Las emisiones de gases de efecto invernadero de los sistemas de energía eléctrica de las instalaciones eléctricas de combustión renovable deberán ser consideradas como emisiones de gases de efecto invernadero de las instalaciones eléctricas.
Método de enfriamiento	Conducción de la placa de montaje
Resistencia a las vibraciones	20~2000Hz, 6,06 g
El número de unidades	>15000 horas

Este sistema de posicionamiento completo proporciona información completa y continua sobre la posición, la velocidad y la posición del vehículo.satisfacer los diversos requisitos de varias plataformas montadas en vehículos en entornos operativos exigentes.
