Calidad Sistema de navegación por inercia submarina de la serie TFG de alta tolerancia a la presión de tamaño pequeño para ROV de aguas profundas de 6000 m fábrica

Sistema de navegación por inercia submarina de la serie TFG de alta tolerancia a la presión de tamaño pequeño para ROV de aguas profundas de 6000 m

Name: Sistema de navegación por inercia submarina de la serie TFG de alta tolerancia a la presión de tamaño pequeño para ROV de aguas profundas de 6000 m
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Serie TFG
Price: 10,250.00 USD
Availability: InStock

Atributos clave

Nombre de la Marca: NAVI OPTICS

Número de modelo: Serie TFG

Lugar de origen: China

Certificación: CCS

Cantidad mínima de pedido: Un conjunto

Capacidad de suministro: 10 juegos por mes

Embalaje Estándar: Caja de cartón

Subsea AHRS & NAVIGATION System.pdf

PDF

Resumen del producto

Sistema de navegación inercial submarino de la serie TFG para ROV: clasificación de profundidad de 6000 m, construcción de titanio, precisión de rumbo de 0,05°, alineación rápida de 10 minutos y MTBF de 100.000 horas. Certificado según IEC 60945 con garantía de 24 meses.

Atributos personalizados del producto

Resaltar

sistema de navegación inercial submarino de tamaño pequeño

,

sistema de navegación para ROV de alta presión

,

sistema de navegación submarina serie TFG

Descripción del Producto

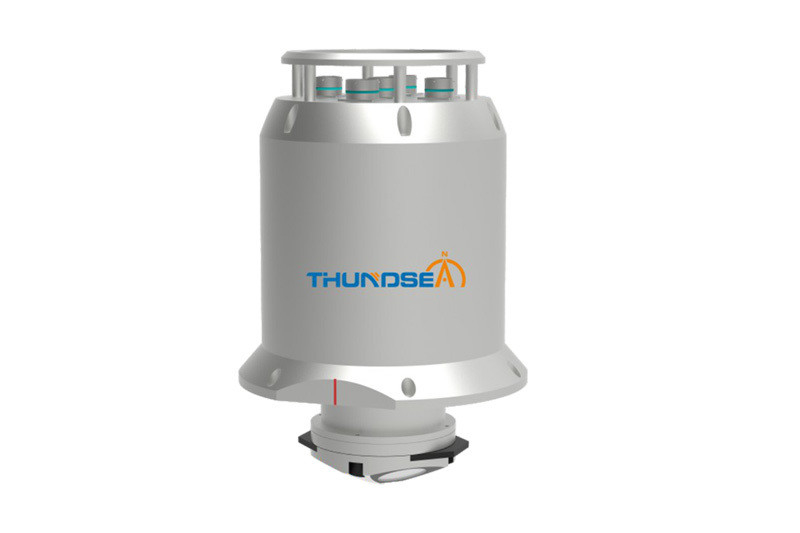

Sistema de navegación por inercia submarina de alta presión de la serie TFG

El Sistema de Navegación Inercial Submarino de la Serie TFG está diseñado específicamente para aplicaciones ROV y Trencher, ofreciendo una precisión excepcional, dimensiones compactas y una tolerancia superior a la alta presión.Este sistema avanzado integra un FOG de tres ejes de alta precisión con tres acelerómetros de cuarzo, utilizando tecnologías de calibración y compensación de precisión para ofrecer un rendimiento confiable en condiciones extremas bajo el agua.

Características clave

Casilla de titanio calificada para funcionamiento a 6000 metros de profundidad
Tecnología FOG de tres ejes: diseño compacto, bajo consumo de energía, peso ligero
Capacidad de alineación rápida: 10 minutos
Integración perfecta con los sistemas GNSS/EM LOG/DVL/USBL
Funcionamiento libre de mantenimiento

Aplicaciones

Posicionamiento y navegación submarinos del ROV
Sistemas de guía de trincheras o tractores
Actitud del fondo marino y detección de movimiento

Especificaciones técnicas

Especificaciones de rendimiento

Parámetro	Se trata de la siguiente:	Se trata de la TFG01	Se trata de la TFG03	Se trata de la TFG05
Precisión del rumbo	0.05 latitud secante	0.1 latitud secante RMS	0.3 latitud secante RMS	0.5 latitud secante RMS
Precisión de rodadura y inclinación	0.01° RMS	0.05° RMS	-	-
Precisión de elevación	5 cm o 5% (el que sea mayor)
Tiempo de alineación	10 minutos.
Tasa angular	≥ 300°/s y ≥ 500°/s
Precisión de posicionamiento (DVL)	00,3% de la distancia	1% de la distancia	-	-
Precisión de posicionamiento (GNSS)	20m, 1σ
Latitud de operación	± 80°

Energía y Interfaz

Fuente de alimentación	18-36 V de corriente continua
Consumo de energía	16 W
El número de unidades de la unidad de ensayo será el número de unidades de ensayo.	4 x RS-232 / RS-422 configurable
Serial (Sólo transmisión)	4 x RS-232 / RS-422 configurable
Conexión Ethernet	10/100 MB
Formatos de datos	Se aplicará el método de ensayo de la norma NMEA 0183 / IEC 61162
Input de ayuda	El número de unidades de control de profundidad es el número de unidades de control de profundidad.

Características físicas

Parámetro	Profundidad 4000 m	Profundidad de 6000 m
Las dimensiones	Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3.	Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3.
Peso en el aire	18.5 kg	21.3 kg
Peso en el agua	10.1 kg	12 kg
El material	de acero

Especificaciones medioambientales

El número de unidades	100,000 horas
Temperatura de funcionamiento	-40 °C a +55 °C
Temperatura de almacenamiento	-50 °C a +70 °C
Normas medioambientales	Cumple o excede el estándar IEC 60945
Normas EMC	Cumple o excede el estándar IEC 60945
Garantización	24 meses
