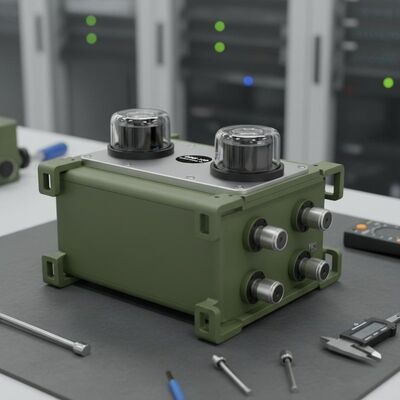

Calidad Modelo DINS-100 Sistema de navegación giroscópica por láser rotativo de doble eje de alta precisión con estándar militar fábrica

Modelo DINS-100 Sistema de navegación giroscópica por láser rotativo de doble eje de alta precisión con estándar militar

Name: Modelo DINS-100 Sistema de navegación giroscópica por láser rotativo de doble eje de alta precisión con estándar militar
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: DINS-100
Price: 10,250.00 USD
Availability: InStock

Atributos clave

Nombre de la Marca: NAVI OPTICS

Número de modelo: DINS-100

Lugar de origen: China

Certificación: CCS

Cantidad mínima de pedido: Un conjunto

Condiciones de pago: T/T

Embalaje Estándar: Caja de cartón

DINS-100.pdf

PDF

Resumen del producto

Modelo DINS-100: giroscopio láser giratorio de doble eje INS de alta precisión con precisión de posicionamiento de 2 nm/10 d, precisión de actitud de 0,005° y durabilidad de grado militar. Presenta calibración autónoma, compensación de temperatura total y excelente adaptabilidad ambiental para aplicaciones marinas y de misiles.

Atributos personalizados del producto

Resaltar

giroscópio láser rotativo de doble eje

,

Sistema de navegación inercial de alta precisión

,

Sistema de navegación giroscópico láser con garantía

Tiempo de asentamiento:

6h

Posición:

2nm/10d, pico

Velocidad:

0.5m/s, 1σ

Actitud:

0.005 grados, 1σ

Título:

0.008×sec(Lat) deg, 1σ

- ¿ Qué?:

5 cm o 5%

Temperatura de trabajo:

-40℃~+55℃

Temperatura de almacenamiento:

-55℃~+70℃

Dimensiones (Ancho x Fondo x Alto):

φ550×500 mm

Peso:

≤60kg

Descripción del Producto

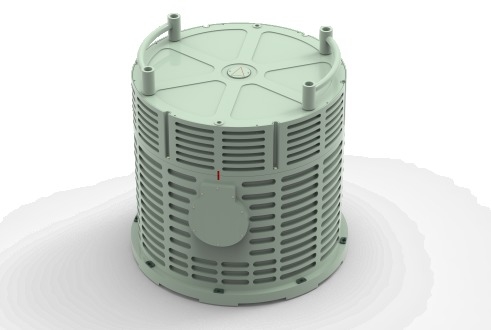

Modelo DINS-100 Sistema de navegación giroscópica por láser rotativo de doble eje de alta precisión

DINS 100 dual-axis rotary laser gyro inertial navigation system is a high-performance inertial navigation and measurement equipment designed for demanding applications requiring exceptional precision and reliability.

Descripción general del sistema

El sistema incorpora un giroscopio láser de vibración de dos frecuencias tipo 90 y tecnologías de acelerómetro de flexión de cuarzo.y calibración autónoma en línea rotativa de doble eje con tecnologías de autocompensación de errores mejoran significativamente el rendimiento del sistema.

A través de un diseño completo de blindaje electromagnético, optimización del equilibrio térmico, análisis modal de vibración, diseño de sellado y procesos de fabricación estrictos,El sistema ofrece una excelente adaptabilidad ambiental para operaciones críticas para la misión.

Características clave

Giroscopio láser de agitación de alta precisión tipo 90 de dos frecuencias
Autocalibración y autocompensación de errores por rotación en dos ejes
Capacidades de alineación inicial de la base estática y de la base móvil
Calibración y compensación completa de parámetros de error en todo el rango de temperatura
Compatibilidad de la interfaz GNSS/odómetro/tripómetro preestablecida
Configurable para diferentes modos de navegación
Excelente capacidad de adaptación al medio ambiente
Cumplimiento de las normas militares

Aplicaciones

Sistemas de navegación de buques
Navegación submarina submarina
Posicionamiento y orientación de los vehículos de lanzamiento de misiles
Medición de posición de alta precisión

Especificaciones de rendimiento

Tiempo de arranque	6 horas
Posición de inercia pura	2nm/10d, máximo
Velocidad de inercia pura	0.5m/s, 1σ
Una actitud de pura inercia	0.005 grados, 1 σ
Dirección inercial pura	0.008*sec ((Lat) deg, 1σ
- ¿ Qué?	5 cm o el 5%

Rango de medición

Velocidad angular	± 400o/s
Aceleración	± 20 g

Medio ambiente de trabajo

Temperatura de trabajo	-40 °C a +55 °C
Temperatura de almacenamiento	-55 °C a +70 °C
Vibración	0.04g2/hz @ 20-2000hz
Resistencia al choque	Funcionamiento normal a 30 g @ 6 ms / Sin daños a 50 g @ 11 ms

Características eléctricas

Voltado de funcionamiento	28VDC
Consumo de energía	≤ 200 W
Interfaz de comunicación	Se aplicarán las reglas siguientes:

Características físicas

Dimensiones (W * D * H)	φ550 * 500 mm
Peso	≤ 60 kg
