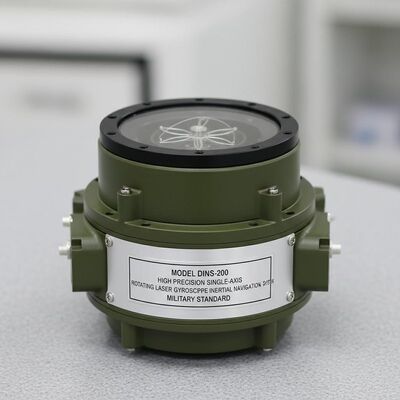

Calidad Modelo DINS-200 Sistema de navegación por inercia láser giroscopio giratorio de un solo eje de alta precisión con estándar militar fábrica

Modelo DINS-200 Sistema de navegación por inercia láser giroscopio giratorio de un solo eje de alta precisión con estándar militar

Name: Modelo DINS-200 Sistema de navegación por inercia láser giroscopio giratorio de un solo eje de alta precisión con estándar militar
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: DINS-200
Price: 10,250.00 USD
Availability: InStock

Atributos clave

Nombre de la Marca: NAVI OPTICS

Número de modelo: DINS-200

Lugar de origen: China

Certificación: CCS

Cantidad mínima de pedido: Un conjunto

Condiciones de pago: T/T

Embalaje Estándar: Caja de cartón

DINS-200.pdf

PDF

Resumen del producto

El giroscopio láser giratorio de un solo eje de alta precisión DINS-200 INS ofrece una precisión de rumbo de ≤ 30 segundos de arco, admite integración de múltiples sensores (GNSS/odómetro) y cuenta con autocalibración en línea. Durabilidad de grado militar para barcos, UUV y vehículos de lanzamiento de misiles.

Atributos personalizados del producto

Resaltar

giroscopio láser rotatorio de un solo eje

,

Sistema de navegación inercial de alta precisión

,

giroscopio láser rotatorio con garantía

Descripción del Producto

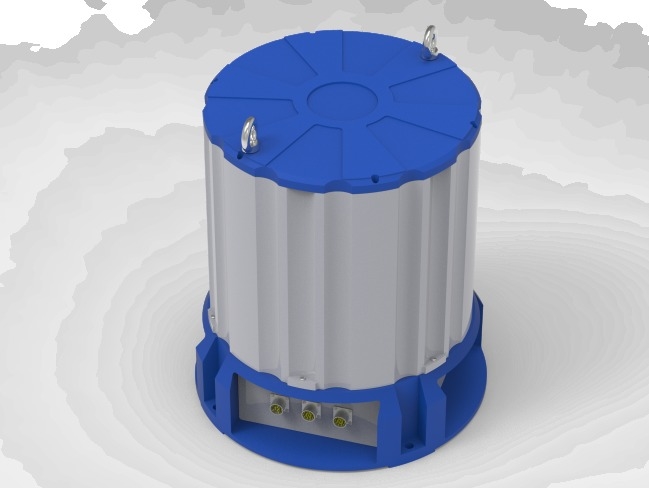

Modelo DINS-200 Sistema de navegación inercial giroscópico láser giratorio de eje único de alta precisión

Resumen del producto

El sistema de navegación inercial giroscópica láser rotativo de un solo eje DINS-200 representa un equipo de navegación y medición inercial de alto rendimiento.Diseñado con un giroscopio láser avanzado de alta precisión y una tecnología de acelerómetro flexible de cuarzo, este sistema ofrece un rendimiento excepcional gracias a una calibración de errores sofisticada, compensación de temperatura,y autocalibración en línea giratoria de un solo eje con capacidades de autocompensación de errores.

Con diseño de blindaje electromagnético, optimización del equilibrio térmico, ingeniería de modo de vibración, diseño de sellado y estándares de fabricación rigurosos,el DINS-200 garantiza una excelente adaptabilidad ambiental para aplicaciones exigentes.

Características clave

Giroscopio láser de dos frecuencias de alta precisión con dilatación mecánica
Autocalibración en línea y autocompensación de errores mediante rotación en un solo eje
Capacidad de auto-alineación de desplazamiento anti-perturbación
Interfaz de entrada completa que admite sistemas de navegación por satélite, odómetro, registro Doppler, registro electromagnético, altímetro y sistemas de posicionamiento acústico submarino de línea de base ultracorta
Múltiples modos de funcionamiento con selección automática o manual de inercia pura, amortiguación o navegación integrada basada en información de referencia externa
Excelente capacidad de adaptación al medio ambiente
Cumplimiento de las normas militares

Aplicaciones

Navegación naval de alta precisión
Navegación y posicionamiento de sumergibles no tripulados submarinos
Posicionamiento y orientación de los vehículos geodésicos de artillería
Posicionamiento y orientación de los vehículos de lanzamiento de misiles
Medición de posición de alta precisión

Especificaciones técnicas

Características eléctricas

El valor de las emisiones de CO2 de las centrales eléctricas de los Estados miembros se calculará en función de las emisiones de CO2 de las centrales eléctricas de los Estados miembros.
Comunicación: puertos serie configurables (921600), puerto Ethernet, 2 interfaces de bus CAN, 1 interfaz PPS, interfaz de pulso del odómetro
Frecuencia máxima de salida: 1000 Hz

Medio ambiente de trabajo

Temperatura de funcionamiento/almacenamiento: -40°C a +60°C / -55°C a +80°C
Vibración: 1g seno @ 5-50Hz
Resistencia a los golpes: funcionamiento normal/sin daños por debajo de 30 g@6 ms / 50 g@11 ms

Características físicas

Para los vehículos de las categorías M1, M2 y N3
Peso: ≤ 62 kg (sin la base del amortiguador)

Rango de medición

Velocidad angular: ± 400°/s
Aceleración: ± 15 g

Especificaciones de rendimiento

Parámetro	Modo	Especificación
Dirección (RMS)	Inercia pura	≤ 60 segundos de arco
Dirección (RMS)	Amortización/combinación	≤ 30 segundos de arco
La velocidad de rodaje (RMS)	Inercia pura	≤ 30 segundos de arco
La velocidad de rodaje (RMS)	Amortización/combinación	≤ 15 segundos de arco
Posición (CEP)	Inertial puro	≤ 2nm/48h
	Combinación guiada	≤ 2 m
	Amortización del Doppler	≤ 1 nm/48 horas
	Amortización del medidor electromagnético	≤ 1,5 nm/48 h
	Combinación del odómetro	≤ 0,15% de OD
Velocidad (RMS)	Inercia pura	Se aplican las siguientes medidas:
	Amortización	Se aplican las siguientes medidas:
	Combinados	Se aplican las siguientes medidas:
Tiempo de arranque	Marina de la Marina	≤ 12 horas
	Marítimo en alta mar	≤ 12 horas con GNSS
	Estática basada en tierra	≤ 7 minutos
	Viajes por tierra	≤ 15 minutos con dosis sobrante
El valor de las emisiones de CO2		2.5 cm o el 2,5%
