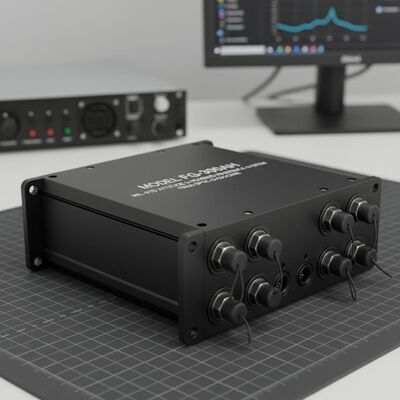

Calidad Modelo FG-300AH Sistema de referencia de actitud y rumbo estándar militar rentable con giroscopio de fibra óptica fábrica

Modelo FG-300AH Sistema de referencia de actitud y rumbo estándar militar rentable con giroscopio de fibra óptica

Name: Modelo FG-300AH Sistema de referencia de actitud y rumbo estándar militar rentable con giroscopio de fibra óptica
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: El FG-300AH
Price: 10,250.00 USD
Availability: InStock

Atributos clave

Nombre de la Marca: NAVI OPTICS

Número de modelo: El FG-300AH

Lugar de origen: China

Certificación: CCS

Cantidad mínima de pedido: Un conjunto

Condiciones de pago: T/T

Embalaje Estándar: Caja de cartón

FG-300AH.pdf

PDF

Resumen del producto

FG-300AH AHRS rentable con durabilidad de grado militar. Cuenta con giroscopios de fibra óptica, precisión de actitud de 0,01° y funciona entre -40°C y +70°C. Ideal para aplicaciones marinas, de vehículos y de estabilización de antenas.

Atributos personalizados del producto

Resaltar

sistema de referencia de actitud rentable

,

Sistema de navegación inercial FG-300AH

,

AHRS asequible con garantía

Descripción del Producto

Modelo FG-300AH Sistema de referencia de actitud y rumbo

El FG-300AH Attitude and Heading Reference System (AHRS) es una solución de navegación y medición inercial rentable diseñada para medir la actitud tridimensional, la velocidad angular,AceleraciónFabricado de acuerdo con los estándares militares, este sistema ofrece un rendimiento confiable en entornos exigentes.

Descripción general del sistema

El FG-300AH utiliza tecnología de giroscopio de fibra óptica y acelerómetros de flexión de cuarzo, logrando la precisión del sistema a través de una calibración y compensación de errores de alta precisión.Características de ingeniería avanzada, incluido el blindaje electromagnético, el diseño del equilibrio térmico, el análisis modal de vibraciones, el diseño de sellado y los estrictos procesos de fabricación garantizan una adaptabilidad ambiental excepcional.

Características clave

Tecnología girotécnica de fibra óptica rentable
Calibración y compensación de parámetros de error a nivel del sistema
Compensación de la temperatura en el dominio de temperatura total
Autoajuste anti-turbulencia y autoajuste de la base móvil
Compatible con sistemas de navegación por satélite, medidores y DVL
Configurable para los modos combinados de navegación y de navegación amortiguada
Construido según estándares militares

Aplicaciones

Sistemas marinos de brújula de baja y media precisión
Navegación y control del vehículo
Control de estabilización de la antena
Referencia del título de la actitud
Posicionamiento y orientación del AUV

Especificaciones técnicas

Rendimiento del giroscopio
Estabilidad de sesgo cero	0.1°/h, 1σ
Cero repetibilidad de sesgo	0.1°/h, 1σ
No linealidad del factor de escala	50 ppm, 1 σ
Rendimiento del acelerómetro
Estabilidad de sesgo cero	30 μg, 1 σ
Cero repetibilidad de sesgo	30 μg, 1 σ
Estabilidad del factor de escala	30 ppm, 1 σ
Rendimiento del sistema
Tiempo de arranque	10 minutos.
Precisión de la actitud	0.01°, 1σ
Precisión del rumbo	0.4*sec(Lat) °, 1σ
Error de posición (con DVL)	10,5% de la distancia recorrida
Rango de medición
Velocidad angular	± 300°/s
Aceleración	± 40 g
Medio ambiente de funcionamiento
Temperatura de funcionamiento	-40 °C a +70 °C
Temperatura de almacenamiento	-55 °C a +85 °C
Vibración	0.04g2/Hz @ 2-2000Hz
Resistencia a los golpes	30 g @ 6 ms / 50 g @ 11 ms
Características eléctricas
Voltado de funcionamiento	28VDC
Consumo de energía	≤ 14 W
Interfaz de comunicación	Se aplicarán las siguientes medidas:
Características físicas
Dimensiones (WDH)	Se aplicará el procedimiento siguiente:
Peso	≤ 1,4 kg
