Calidad Sistema de navegación inercial GLR-90M de alto rendimiento con tecnología girotécnica de láser de anillo, probado en combate y autoalineación anti-disturbios fábrica

Sistema de navegación inercial GLR-90M de alto rendimiento con tecnología girotécnica de láser de anillo, probado en combate y autoalineación anti-disturbios

Name: Sistema de navegación inercial GLR-90M de alto rendimiento con tecnología girotécnica de láser de anillo, probado en combate y autoalineación anti-disturbios
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: GLR-90M
Price: 10,250.00 USD
Availability: InStock

Atributos clave

Nombre de la Marca: NAVI OPTICS

Número de modelo: GLR-90M

Lugar de origen: China

Certificación: CCS

Cantidad mínima de pedido: Un conjunto

Condiciones de pago: T/T

Embalaje Estándar: Caja de cartón

GLR-90M.pdf

PDF

Resumen del producto

GLR-90M Gyro Compass & INS: tecnología giroscópica láser de anillo probada en combate con autoalineación mientras se mueve. Ofrece una precisión de rumbo de 0,01°, funciona entre -40°C y 70°C y acepta entradas GPS/GNSS. Ideal para aplicaciones navales, de misiles y de objetivos terrestres.

Atributos personalizados del producto

Resaltar

Compas giroscópico GLR-90M

,

Sistema de navegación inercial con garantía

,

brújula giroscópica de alto rendimiento

Descripción del Producto

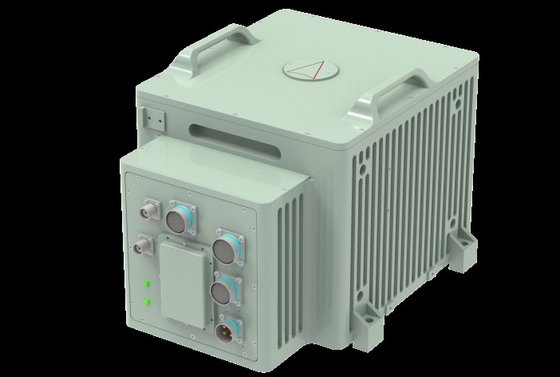

Sistema de navegación por inercia y brújula giroscópico de alto rendimiento tipo GLR-90M

El compás giroscópico tipo GLR-90M y el sistema de navegación inercial es una unidad de navegación inercial de alto rendimiento basada en la tecnología digital giroscópico de anillo láser.Utilizando tres giroscopios láser de anillo tipo-90 de un solo eje y acelerómetros flexibles de cuarzo, este sistema proporciona datos precisos incluso en situaciones de combate duras.

Características clave

Tecnología avanzada de giroscopio de anillo láser
Confiabilidad comprobada en combate
AHRS+INS integrados en una sola unidad
Auto-alineación anti-perturbación durante el movimiento
Opciones de conexión múltiple: entrada GPS/GNSS/Speed LOG DVL/USBL
Modos de navegación configurables: INS/Navegación integrada
Compatible con todos los tipos de portadores

Aplicaciones

Navíos de la Armada
Sistemas de misiles y aeronaves
El ejército de tierra apunta y apunta
Navegación submarina

Especificaciones de rendimiento

Parámetro	Especificación
Horario de ajuste	10 minutos (datos disponibles) 30 minutos (realización de la actitud completa)
Posición sin ayudas	1nm/4h, CFP 50
Velocidad sin ayuda	0.8m/s, 1σ
Rollo y lanzamiento sin ayuda	00,01 grados, 1 σ
Dirección sin ayuda	0.01*sec ((φ)deg, 1σ
Rollo y inclinación con ayuda de GPS	00,005 grados/h, 1 σ
Dirección con ayuda de GPS	0.008 grados, 1 σ
Rango de velocidad de rotación	± 400o/s
Rango de aceleración	± 15 g

Especificaciones medioambientales

Parámetro	Especificación
Temperatura de trabajo	-40 °C a 70 °C
Temperatura de almacenamiento	-55°C a 85°C
Vibración	0.04g2/hz @ 20-2000hz
Choque (condición de trabajo)	30 g @ 6 m/s
Choque (supervivencia)	50 g @ 11 m/s

Especificaciones eléctricas y físicas

Parámetro	Especificación
Fuente de alimentación	28 V de corriente continua
Interfaz	Se aplicarán las reglas siguientes:
Tamaño (WDH)	328280225 mm
Peso	≤ 21 kg
Consumo de energía	≤ 35 W
