Calidad Sistema de navegación por inercia de fibra óptica marina universal de alto rendimiento de alta fiabilidad TDF61A fábrica

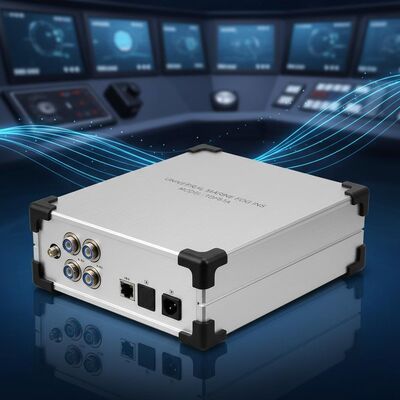

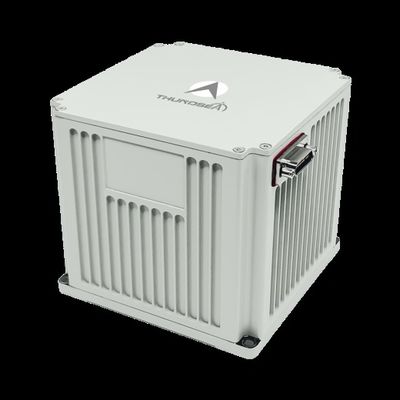

Sistema de navegación por inercia de fibra óptica marina universal de alto rendimiento de alta fiabilidad TDF61A

Name: Sistema de navegación por inercia de fibra óptica marina universal de alto rendimiento de alta fiabilidad TDF61A
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: El TDF61A
Price: 10,250.00 USD
Availability: InStock

Atributos clave

Nombre de la Marca: NAVI OPTICS

Número de modelo: El TDF61A

Lugar de origen: China

Certificación: CCS

Cantidad mínima de pedido: Un conjunto

Condiciones de pago: T/T, L/C

Embalaje Estándar: Caja de cartón

TDF61A.pdf

PDF

Resumen del producto

El INS de fibra óptica marina TDF61A ofrece un rendimiento estable con una precisión de ≤4 nm/h, admite múltiples modos de navegación y resiste entornos extremos. Cuenta con MTBF de más de 20 000 horas, diseño compacto e interfaces completas para USV/UUV.

Atributos personalizados del producto

Resaltar

Sistema de navegación por inercia de fibra óptica marina

,

Sistema de navegación inercial universal con garantía

,

Sistema de navegación inercial de alta fiabilidad

Descripción del Producto

Modelo de rendimiento estable TDF61A Sistema de navegación por inercia de fibra óptica marina universal

Este sistema de navegación inercial láser marina universal (INS) utiliza giroscópios láser y acelerómetros de flexión de cuarzo como sensores centrales.Empleando una arquitectura de sistema de navegación inercial con software de navegación avanzado que se ejecuta a alta velocidad, proporciona información de navegación en tiempo real. El sistema admite múltiples modos de operación, incluida la navegación puramente inercial, la navegación integrada inercial/satelital,y navegación integrada inercial/asistida por velocidad, proporcionando parámetros completos de navegación para varias plataformas marinas.

Aplicaciones

Apto para buques de superficie no tripulados (USV) de tamaño pequeño y mediano, vehículos submarinos no tripulados (UUV), armas guiadas submarinas,y otras plataformas que operan en entornos complejos con altas velocidades, amplias variaciones de temperatura y vibraciones fuertes.

Características clave

Capaces de alinearse e iniciar mientras están amarrados o durante la navegación en línea recta a velocidad constante
Rendimiento estable y alta fiabilidad
Funciones de detección de fallos y alarma del sistema
Interfaces de salida digital, incluidos los puertos serie Ethernet y RS422

Especificaciones técnicas

Parámetro	Especificación
Acelerómetro
Repetitividad de la parcialidad de meses	≤ 50 μg
Meses Factor de exactitud de la escala	≤ 50 ppm
El giroscopio
Repetibilidad de sesgos	0Se trata de un sistema de control de las emisiones de gases.
Precisión del factor de escala	≤ 50 ppm
Paseo al azar	≤ 0,005°/√hr,1σ
Características
Tasa angular	≥ ± 400°/seg
Aceleración angular	100000 grados por segundo.
Aceleración	> 25 g
Una actitud angular	Cualquier orientación
Precisión de la velocidad	≤ 3,0 kn
Tiempo de arranque	≤ 10 segundos
Entrada/salida	3 puertos seriados RS422 full-duplex, 1 puerto Ethernet de 100M
Alineación
El tiempo	≤ 15 minutos
Precisión de posición (inercia pura)	≤ 4nm/1h
Precisión de posición (combinación inercia/DVL)	≤ 0,6%D
Desempeño de las aplicaciones AHRS
Precisión del rumbo	Se aplican las siguientes medidas:
Precisión de inclinación y rodadura	≤ 0,04°
Características
Consumo de energía	< 15 W
Las dimensiones	110 por 110 por 100.
Peso	< 1,7 kg
Temperatura	-40°C a 60°C
El choque	15 g, onda de medio seno 11 ms.
Válvula de entrada	Las emisiones de gases de efecto invernadero de los sistemas de energía eléctrica de las instalaciones eléctricas de combustión renovable deberán ser consideradas como emisiones de gases de efecto invernadero de las instalaciones eléctricas.
Refrigerador	Conducción de la placa de montaje
Vibración	20~2000Hz, 6,06 g
El número de unidades	Más de 20 000 horas
