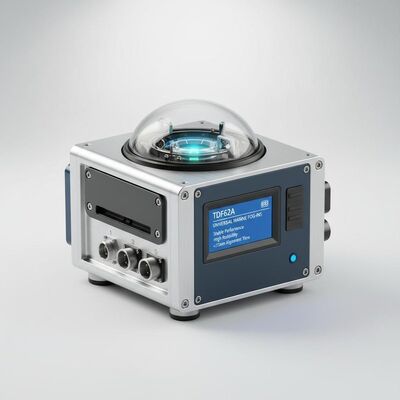

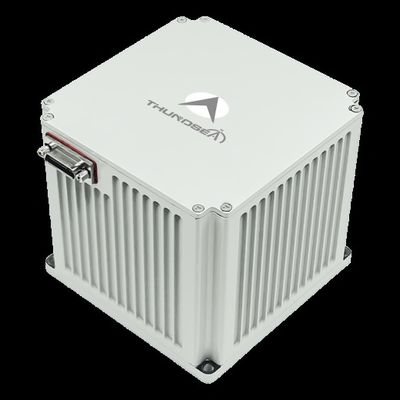

Calidad Modelo TDF62A Sistema universal de navegación por inercia de fibra óptica marina con un rendimiento estable, alta fiabilidad y un tiempo de alineación ≤15 min fábrica

Modelo TDF62A Sistema universal de navegación por inercia de fibra óptica marina con un rendimiento estable, alta fiabilidad y un tiempo de alineación ≤15 min

Name: Modelo TDF62A Sistema universal de navegación por inercia de fibra óptica marina con un rendimiento estable, alta fiabilidad y un tiempo de alineación ≤15 min
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF62A
Price: 10,250.00 USD
Availability: InStock

Atributos clave

Nombre de la Marca: NAVI OPTICS

Número de modelo: TDF62A

Lugar de origen: China

Certificación: CCS

Cantidad mínima de pedido: Un conjunto

Condiciones de pago: L/C, T/T

Embalaje Estándar: Caja de cartón

TDF62A.pdf

PDF

Resumen del producto

El INS de fibra óptica marina TDF62A ofrece una navegación estable con una precisión de rumbo de 0,04°, una alineación de ≤15 minutos y un MTBF de más de 20 000 horas. Ideal para USV/UUV en entornos hostiles con interfaces Ethernet/RS422.

Atributos personalizados del producto

Resaltar

Sistema de navegación marítima de fibra óptica

,

Sistema de navegación inercial universal

,

sistema de navegación de rendimiento estable

Descripción del Producto

Modelo TDF62A Sistema universal de navegación por inercia por fibra óptica marina

Este avanzado sistema de navegación por inercia láser marina (INS) utiliza giroscópios láser y acelerómetros de flexión de cuarzo como componentes de detección central.Construido sobre una arquitectura de sistema de navegación inercial, cuenta con un software de navegación interna de alta velocidad para la entrega de datos en tiempo real.

Descripción general del sistema

El producto ofrece múltiples modos operativos, incluida la navegación inercial independiente, la navegación inercial / integrada por satélite y la navegación integrada inercial / asistida por velocidad.Proporciona parámetros de navegación completos para satisfacer los requisitos de diversas plataformas marinas.

Aplicaciones

Ideal para buques de superficie no tripulados (USV) de tamaño pequeño y mediano, vehículos submarinos no tripulados (UUV), armas guiadas submarinas y plataformas que operan en entornos complejos a altas velocidades,amplias variaciones de temperatura, y fuertes vibraciones.

Características clave

Capaces de alinearse e iniciar mientras están amarrados o durante la navegación en línea recta a velocidad constante
Rendimiento estable y alta fiabilidad
Funciones de detección de fallos y alarma del sistema
Interfaces de salida digital, incluidos los puertos serie Ethernet y RS422

Especificaciones técnicas

Parámetro	Especificación
Tipo de producto	TDF62A
Repetibilidad del sesgo del acelerómetro	≤ 50 μg
Precisión del factor de escala del acelerómetro	≤ 50 ppm
Repetibilidad del sesgo giroscópico	00,04°/h ~ 0,02°/h
Precisión del factor de la escala giroscópica	≤ 50 ppm
Paseo aleatorio	≤ 0,007°/√hr,1σ
Tasa angular	≥ ± 400°/seg
Aceleración angular	100000 grados por segundo.
Aceleración	> 25 g
Precisión de la velocidad	≤ 5,0 kn
Tiempo de inicio	≤ 10 segundos
Input/Output (Introducción y salida)	3 puertos seriados RS422 full-duplex, 1 puerto Ethernet de 100M
Tiempo de alineación	≤ 15 minutos
Precisión de posición (inercia pura)	≤ 6nm/1h
Precisión de posición (combinación inercia/DVL)	≤ 0,8%D
Precisión del rumbo	Se aplicará el método siguiente:
Precisión de inclinación y rodadura	≤ 0,04°
Consumo de energía	< 12 W
Las dimensiones	12011080 mm
Peso	< 1,35 kg
Temperatura de funcionamiento	-40°C a 60°C
Resistencia al choque	15 g, onda de medio seno 11 ms.
Válvula de entrada	Las emisiones de gases de efecto invernadero de los sistemas de energía eléctrica de las instalaciones eléctricas de combustión renovable deberán ser consideradas como emisiones de gases de efecto invernadero de las instalaciones eléctricas.
Método de enfriamiento	Conducción de la placa de montaje
Resistencia a las vibraciones	20~2000Hz, 6,06 g
El número de unidades	Más de 20 000 horas
