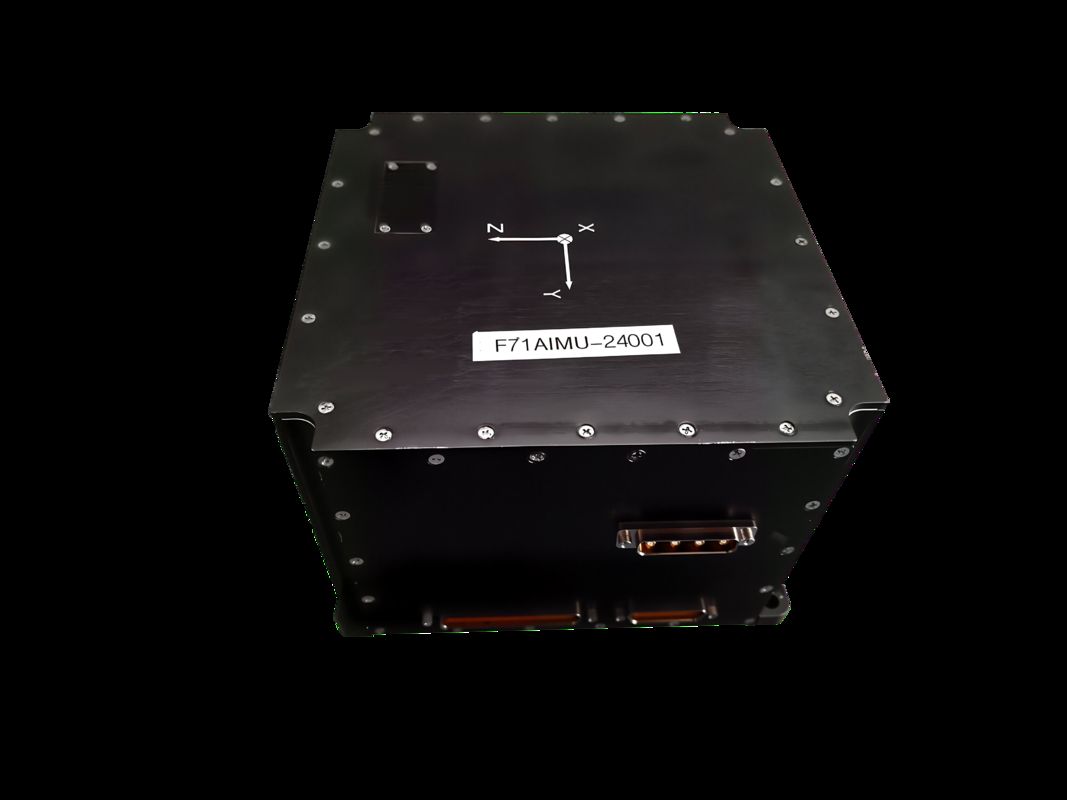

Unidad Inercial de Fibra Óptica TDF72IMU0 de Alta Precisión y Bajo Consumo

Unidad Inercial de Fibra Óptica TDF72IMU0 de Alta Precisión y Bajo Consumo
Unidad Inercial de Fibra Óptica TDF72IMU0 de Alta Precisión y Bajo Consumo

Ampliación de imagen :  Unidad Inercial de Fibra Óptica TDF72IMU0 de Alta Precisión y Bajo Consumo

Datos del producto:
Lugar de origen: PORCELANA
Nombre de la marca: NAVI OPTICS
Certificación: CCS
Número de modelo: TDF72IMU0
Documento: TDF72IMU0 Fiber Optic Inert...it.pdf
Pago y Envío Términos:
Cantidad de orden mínima: un set
Detalles de empaquetado: Caja de cartón
Condiciones de pago: T/T, L/C
Contacto

Unidad Inercial de Fibra Óptica TDF72IMU0 de Alta Precisión y Bajo Consumo

descripción
Estabilidad de sesgo cero (100s): 0.01°/h Estabilidad de sesgo cero (10s): 00,03°/h
Temperatura variable Estabilidad de sesgo cero: 00,05°/h Factor de escala de temperatura completa: ≤150ppm
Coeficiente de desplazamiento aleatorio: 0.002 °/h Rango de entrada: 400 °/s
Resaltar:

unidad de medición inercial de fibra óptica

,

sensor IMU de bajo consumo

,

unidad inercial de alta precisión

Unidad inercial de fibra óptica TDF72IMU0 de alta precisión, bajo consumo de energía


* Descripción general


Este tipo de unidad inercial de fibra óptica contiene ocho puntos de reducción de vibración, lo que puede satisfacer los escenarios de aplicación de gran impacto y gran vibración. Tiene las ventajas de tamaño pequeño, peso ligero, bajo consumo de energía y alta precisión. Tiene la función de medición dinámica de la información de movimiento angular y lineal del portador para el uso de equipos de unidad inercial de pequeño volumen y alta precisión en armas acuáticas/torpedos, así como en plataformas de armas terrestres, aerotransportadas y de misiles.


* Rendimiento


Proyecto

Contenido

Rndice

Notas

Indicadores de rendimiento del giroscopio

Indicador de polarización cero





Estabilidad de polarización cero (100s)

0.01°/h



Estabilidad de polarización cero (10s)

0.03°/h



Estabilidad de polarización cero a temperatura variable

0.05°/h



Factor de escala

Factor de escala a temperatura completa

≤150ppm



Otros indicadores

Coeficiente de paseo aleatorio

0.002°/h



Rango de entrada

400°/s



Indicadores de rendimiento del acelerómetro

Índice de desviación

Error mensual integral de desviación

20μg



Indicador de polarización cero

Sensibilidad a la temperatura de polarización cero

20μg/℃



Factor de escala



Error mensual integral del factor de escala

20ppm



Sensibilidad a la temperatura del factor de escala

20ppm/℃



Indicador de rango

Rango de entrada

±20g



Características de toda la máquina

Indicadores de rendimiento ambiental



Temperatura de funcionamiento

-40℃～60℃



Temperatura de almacenamiento

-45℃～70℃



Requisitos generalesF

uente de alimentación18～36V(CC)

Consumo de energía estable



≤15W

Consumo de energía de arranque ≤ 25W

*



Apariencia estructural y dimensionesPin


Conectividad

Nombre de la señal

Características de la señal

1,2

Fuente de alimentación externa

PCS positivo de la fuente de alimentación



24V

3,4

Tierra de la fuente de alimentación PCS

Tierra de alimentación

5

Salida de señal de 200Hz

IMU_TX1+



Salida de datos IMU positiva

6

IMU_TX1-

Salida de datos IMU negativa

9

Señal de sincronización

IMU_SYN+

Señal de sincronización IMU positiva

10

IMU_SYN-

Señal de sincronización IMU negativa

*




Apariencia estructural y dimensiones



Unidad Inercial de Fibra Óptica TDF72IMU0 de Alta Precisión y Bajo Consumo 0
