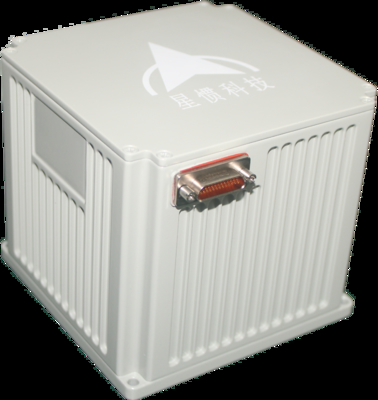

Unidad de inercia de fibra óptica de tamaño pequeño y peso ligero TDF61IMU0 Bajo consumo de energía

Unidad de inercia de fibra óptica de tamaño pequeño y peso ligero TDF61IMU0 Bajo consumo de energía
Unidad de inercia de fibra óptica de tamaño pequeño y peso ligero TDF61IMU0 Bajo consumo de energía

Ampliación de imagen :  Unidad de inercia de fibra óptica de tamaño pequeño y peso ligero TDF61IMU0 Bajo consumo de energía

Datos del producto:
Lugar de origen: China.
Nombre de la marca: NAVI OPTICS
Certificación: CCS
Número de modelo: TDF61IMU0
Documento: TDF61IMU0 Fiber Optic Inert...it.pdf
Pago y Envío Términos:
Cantidad de orden mínima: un set
Detalles de empaquetado: Caja de cartón
Condiciones de pago: L/C, T/T
Contacto

Unidad de inercia de fibra óptica de tamaño pequeño y peso ligero TDF61IMU0 Bajo consumo de energía

descripción
Estabilidad de sesgo cero (100s): 00,03°/h Estabilidad de sesgo cero (10s): 00,05°/h
Temperatura variable Estabilidad de sesgo cero: 0.1°/h Factor de escala de temperatura completa: ≤150ppm
Coeficiente de caminata aleatoria Coeficiente de caminata: 0.003 °/√H Rango de entrada: 600 °/s

Unidad de inercia de fibra óptica de tamaño pequeño y peso ligero TDF61IMU0 Bajo consumo de energía


* Resumen general

Las unidades inerciales de fibra óptica tienen las ventajas de su pequeño tamaño, peso ligero, bajo consumo de energía y alta precisión.y unidades inerciales de modulación de doble eje, para satisfacer las necesidades de nuevas plataformas no tripuladas, armas de agua/torpedo, así como plataformas de armas terrestres y aerotransportadas para equipos de unidades inerciales de pequeño tamaño y de alta precisión.Tienen funciones de medición dinámicas para la información del movimiento angular y lineal del portador.



*Indicadores de rendimiento

Proyecto Contenido Indicador Las notas
Indicadores de rendimiento del giroscopio
Indicador de sesgo cero Estabilidad de sesgo cero (100s) 00,03°/h
Estabilidad de sesgo cero (10s) 00,05°/h
Estabilidad de la temperatura variable con sesgo cero 0.1°/h
Factor de escala Factor de la escala de temperatura total ≤ 150 ppm
Otros indicadores Coeficiente de desplazamiento aleatorio 0.003°/√h
Rango de entrada 600°/s
Indicadores de rendimiento del acelerómetro
Indice de desviación Desviación error global mensual 50 μg
Indicador de sesgo cero Sensibilidad a la temperatura de sesgo cero 50 μg/°C
Factor de escala Error global mensual del factor de escala 50 ppm
Sensibilidad a la temperatura del factor de escala 50 ppm/°C
Indicador de rango Rango de entrada ± 20 g
Características de toda la máquina
Indicadores de rendimiento medioambiental Temperatura de funcionamiento -40°C ∼60°C
Temperatura de almacenamiento -45°C ≈ 70°C
Requisitos generales Fuente de alimentación El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Consumo de energía estable ≤ 15 W Consumo de energía de arranque ≤ 25 W



*Interfaz eléctrica

El pin Conectividad Nombre de la señal Características de la señal
1,14 Fuente de alimentación externa Suministro de energía PCS positivo 24 V
2,15
La fuente de alimentación PCS en tierra El poder de tierra
10 Salida de señal de 200 Hz Se aplicará la siguiente regla: Los datos de salida de la UMI son positivos
9
Se aplicará la siguiente regla: Los datos de salida de la UMI son negativos
7 Señales de sincronización Se trata de una serie de datos. SIGNAL de sincronización de la UMI positivo
6
- ¿ Qué pasa? Señales de sincronización de la UMI negativas



*Apariencia y dimensiones estructurales


Unidad de inercia de fibra óptica de tamaño pequeño y peso ligero TDF61IMU0 Bajo consumo de energía 0
