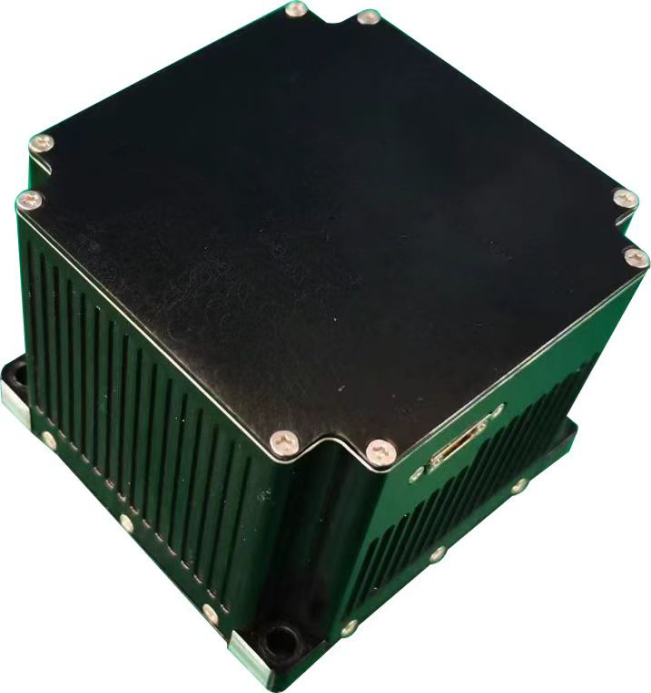

Funciones de medición dinámicas de la unidad de inercia de fibra óptica TDF37IMU0 de alta precisión

Funciones de medición dinámicas de la unidad de inercia de fibra óptica TDF37IMU0 de alta precisión
Funciones de medición dinámicas de la unidad de inercia de fibra óptica TDF37IMU0 de alta precisión

Ampliación de imagen :  Funciones de medición dinámicas de la unidad de inercia de fibra óptica TDF37IMU0 de alta precisión

Datos del producto:
Lugar de origen: PORCELANA
Nombre de la marca: NAVI OPTICS
Certificación: CCS
Número de modelo: TDF37IMU0
Documento: TDF37IMU0 Fiber Optic Inert...it.pdf
Pago y Envío Términos:
Cantidad de orden mínima: un set
Detalles de empaquetado: Caja de cartón
Condiciones de pago: L/C, T/T
Contacto

Funciones de medición dinámicas de la unidad de inercia de fibra óptica TDF37IMU0 de alta precisión

descripción
Estabilidad de sesgo cero (10s): 0.2°/h Temperatura variable Estabilidad de sesgo cero (100s): 0.5 °/h
No linealidad del factor de escala de 0.5 °/h: ≤20ppm Coeficiente de desplazamiento aleatorio: 0.02°/√h
Rango de entrada: 400 °/s
Resaltar:

unidad de medición inercial de fibra óptica

,

medición dinámica de alta precisión de la UMI

,

TDF37IMU0 funciones de unidad de inercia

Funciones de medición dinámicas de la unidad de inercia de fibra óptica TDF37IMU0 de alta precisión


* Resumen general

Las unidades inerciales de fibra óptica tienen las ventajas de su pequeño tamaño, peso ligero, bajo consumo de energía y alta precisión.satisfacer las necesidades de las nuevas plataformas no tripuladas, armas de agua/torpedo, así como plataformas de armas terrestres, aerotransportadas y de misiles para equipos de unidades inerciales de pequeño tamaño y de alta precisión,y tienen funciones de medición dinámicas para la información del movimiento angular y lineal del portador.



* Rendimiento

Proyecto Contenido Indicador En el caso de la
Indicadores de rendimiento del giroscopio
Indicador de sesgo cero Estabilidad de sesgo cero (10s) 0.2°/h
Estabilidad a temperatura variable con desviación cero (100s) 0.5°/h
Factor de escala No linealidad del factor de escala ≤ 20 ppm
Otros indicadores coeficiente de marcha aleatoria 0.02°/√h
rango de entrada 400°/s
Indicadores de rendimiento del acelerómetro
Indice de desviación Cero repetibilidad de sesgo 0.3 mg
Indicador de sesgo cero Sensibilidad a la temperatura de sesgo cero 50 μg/°C
Factor de escala Repetibilidad por factores de escala 300 ppm
Sensibilidad a la temperatura del factor de escala 20 ppm/°C
Indicador de rango rango de entrada ± 20 g
Características de toda la máquina
Indicadores de rendimiento medioambiental temperatura de funcionamiento -40°C ∼65°C
temperatura de almacenamiento -40°C ∼60°C
Requisitos generales suministro de energía El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Consumo de energía estable ≤ 8W Consumo de energía de arranque ≤ 15 W



*Interfaces eléctricas

El pin Conectividad Nombre de la señal Características de la señal
1,2 Fuente de alimentación externa Fuente de alimentación PCS 24 V
3,4
Fuente de alimentación de PCS El poder de tierra
5 Salida de señal de 200 Hz Se aplicará la siguiente regla: Los datos de salida de la UMI son positivos
6
Se aplicará la siguiente regla: Los datos de salida de la UMI son negativos
9 Señales de sincronización Se trata de una serie de datos. SIGNAL de sincronización de la UMI positivo
10
- ¿ Qué pasa? Señales de sincronización de la UMI negativas



*Aspecto estructural y dimensiones

Funciones de medición dinámicas de la unidad de inercia de fibra óptica TDF37IMU0 de alta precisión 0
