Calidad Unidad inercial de fibra óptica de tamaño pequeño TDFG99IMU con alta precisión y peso ligero para medición dinámica fábrica

Unidad inercial de fibra óptica de tamaño pequeño TDFG99IMU con alta precisión y peso ligero para medición dinámica

Name: Unidad inercial de fibra óptica de tamaño pequeño TDFG99IMU con alta precisión y peso ligero para medición dinámica
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Tdfg99imu
Price: 10,250.00 USD
Availability: InStock

Atributos clave

Nombre de la Marca: NAVI OPTICS

Número de modelo: Tdfg99imu

Lugar de origen: PORCELANA

Certificación: CCS

Cantidad mínima de pedido: un set

Condiciones de pago: L/C, T/T

Embalaje Estándar: Caja de cartón

TDF99IMU0 Fiber Optic Inertial Unit.pdf

PDF

Resumen del producto

Unidad de inercia de fibra óptica de tamaño pequeño TDFG99IMU Esta unidad de inercia de fibra óptica compacta y ligera ofrece una alta precisión con bajo consumo de energía.garantiza un rendimiento fiable en entornos de alto impacto y vibraciónIdeal para aplicaciones puras de sujeción, cumple con ...

Atributos personalizados del producto

Resaltar

unidad inercial de fibra óptica pequeña

,

Sensor Imu de alta precisión

,

unidad de medición inercial ligera

Estabilidad de sesgo cero (100s):

0.005°/h

Estabilidad de sesgo cero (10s):

0.01°/h

Temperatura variable Estabilidad de sesgo cero:

0.02°/h

Factor de escala de temperatura completa:

≤150ppm

Coeficiente de desplazamiento aleatorio:

0.001 °/h

Rango de entrada:

400 °/s

Descripción del Producto

Unidad de inercia de fibra óptica de tamaño pequeño TDFG99IMU

Esta unidad de inercia de fibra óptica compacta y ligera ofrece una alta precisión con bajo consumo de energía.garantiza un rendimiento fiable en entornos de alto impacto y vibraciónIdeal para aplicaciones puras de sujeción, cumple con los exigentes requisitos de las plataformas no tripuladas de próxima generación, sistemas submarinos / torpedos, y tierra, aerotransportados,y plataformas de armas de misiles que requieren tecnología inercial miniaturizada pero de alta precisión.

Características clave

Diseño compacto y ligero con bajo consumo de energía
Tecnología de fibra óptica de alta precisión
Amortización de las vibraciones de ocho puntos para entornos de alto impacto
Apto para aplicaciones de sujeción pura
Medición dinámica del movimiento angular y lineal
Compatible con las plataformas no tripuladas de última generación

Especificaciones de rendimiento

Rendimiento del giroscopio

Indicador de rendimiento	Especificación	Valor
Estabilidad de sesgo cero (100s)	Estabilidad de sesgo cero	0.005°/h
Estabilidad de sesgo cero (10s)	Estabilidad de sesgo cero	0.01°/h
Temperatura variable con sesgo cero	Estabilidad de sesgo cero	0.02°/h
Factor de escala	Factor de la escala de temperatura completa	≤ 150 ppm
Coeficiente de caminata aleatoria	Otros indicadores	0.001°/h
Rango de entrada	Otros indicadores	400°/s

Rendimiento del acelerómetro

Indicador de rendimiento	Especificación	Valor
Desviación Error integral mensual	Indice de desviación	20 μg
Sensibilidad a la temperatura de sesgo cero	Indicador de sesgo cero	20 μg/°C
Error integral mensual del factor de escala	Factor de escala	20 ppm
Sensibilidad a la temperatura del factor de escala	Factor de escala	20 ppm/°C
Rango de entrada	Indicador de rango	± 20 g

Características de la unidad

Categoría	Especificación	Valor	Las notas
Desempeño ambiental	Temperatura de funcionamiento	-40°C ∼60°C
Desempeño ambiental	Temperatura de almacenamiento	-45°C ≈ 70°C
Requisitos generales	Fuente de alimentación	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Requisitos generales	Consumo de energía estable	≤ 15 W	Consumo de energía de arranque ≤ 25 W

Interfaces eléctricas

El pin	Conectividad	Nombre de la señal	Características de la señal
39,40	Fuente de alimentación externa	Suministro de energía PCS positivo	24 V
41,42	Fuente de alimentación externa	La fuente de alimentación PCS en tierra	El poder de tierra
5	Salida de señal de 200 Hz	Se aplicará la siguiente regla:	Los datos de salida de la UMI son positivos
6	Salida de señal de 200 Hz	Se aplicará la siguiente regla:	Los datos de salida de la UMI son negativos
9	Señales de sincronización	Se trata de una serie de datos.	SIGNAL de sincronización de la UMI positivo
10	Señales de sincronización	- ¿ Qué pasa?	Señales de sincronización de la UMI negativas

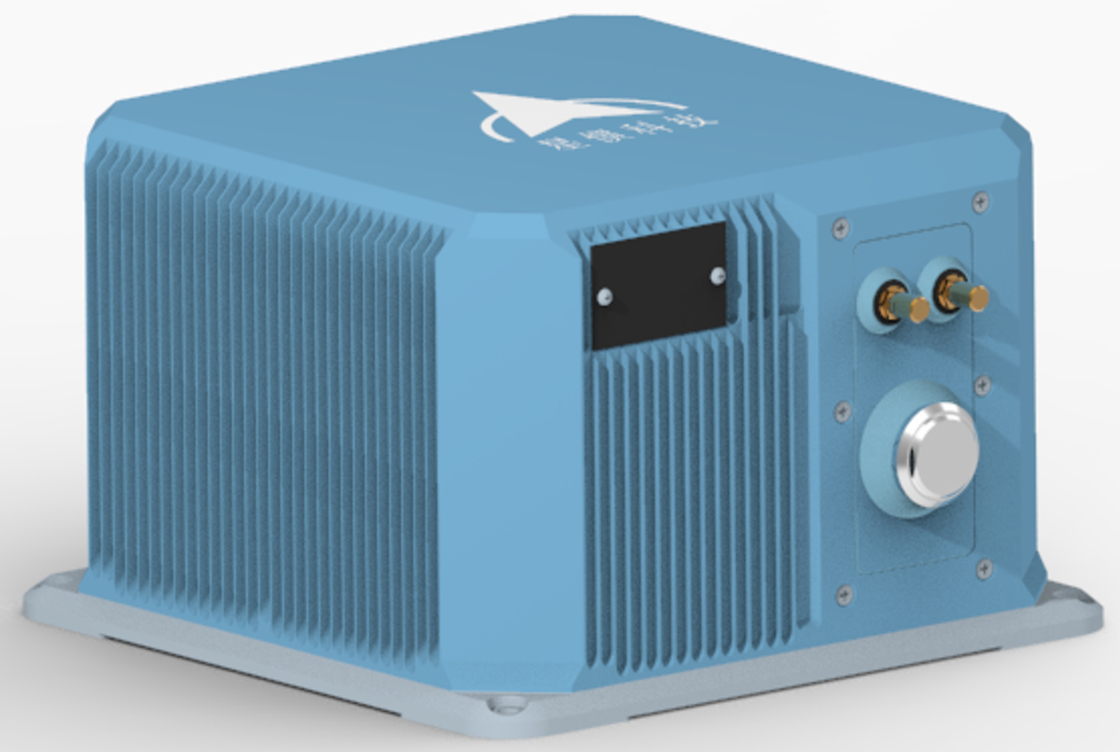

Apariencia y dimensiones estructurales

Unidad inercial de fibra óptica de tamaño pequeño TDFG99IMU con alta precisión y peso ligero para medición dinámica 0
