Compacto y ligero TDF42IMU0 Unidad de inercia de fibra óptica con bajo consumo de energía y alta precisión

Name: Compacto y ligero TDF42IMU0 Unidad de inercia de fibra óptica con bajo consumo de energía y alta precisión
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF42IMU0
Price: 10,250.00 USD
Availability: InStock

Atributos clave

Nombre de la Marca: NAVI OPTICS

Número de modelo: TDF42IMU0

Lugar de origen: Porcelana

Condiciones de pago: , L/C, T/T

Embalaje Estándar: Caja de cartón

Resumen del producto

TDF42IMU0 Unidad de inercia de fibra óptica La unidad inercial de fibra óptica TDF42IMU0 ofrece un tamaño compacto, una construcción ligera, un bajo consumo de energía y un alto rendimiento de precisión.Diseñados para aplicaciones exigentes con impacto y vibración significativos, esta unidad es ...

Atributos personalizados del producto

Resaltar

Unidad inercial de fibra óptica compacta y liviana

,

Unidad de medida inercial de bajo consumo de energía

,

UMI de alta precisión

Descripción del Producto

TDF42IMU0 Unidad de inercia de fibra óptica

La unidad inercial de fibra óptica TDF42IMU0 ofrece un tamaño compacto, una construcción ligera, un bajo consumo de energía y un alto rendimiento de precisión.Diseñados para aplicaciones exigentes con impacto y vibración significativos, esta unidad es ideal para mediciones de inercia pequeñas y de alta precisión en sistemas de torpedos, armas terrestres / aerotransportadas, plataformas de misiles y otros escenarios de medición de movimiento dinámico.

Características clave

Dimensiones compactas: 115 * 94 * 50 mm (tolerancia de ± 1 mm)
Construcción ligera: ≤ 0,85 kg
Bajo consumo de energía: ≤ 12 W de funcionamiento estable
Giroscopio y acelerómetro de fibra óptica de alta precisión
Funcionamiento a -40 °C y 60 °C
Interfaces de comunicación RS422 con doble conexión
Conectividad Ethernet de 100 Mbps

Especificaciones de rendimiento

Rendimiento del giroscopio

Parámetro	Especificación	Valor
Estabilidad de sesgo cero (100s)	Estabilidad de sesgo cero	00,05°/h
Estabilidad de sesgo cero (10s)	Estabilidad de sesgo cero	0.1°/h
Temperatura variable con sesgo cero	Estabilidad	0.1°/h
Factor de escala	Factor de la escala de temperatura total	≤ 200 ppm
Coeficiente de caminata aleatoria	Otros indicadores	0.01°/h
Rango de entrada	Medición de la velocidad angular	400°/s

Rendimiento del acelerómetro

Parámetro	Especificación	Valor
Error mensual de desviación	Error general de la desviación	50 μg
Sensibilidad a la temperatura de sesgo cero	Indicador de sesgo cero	50 μg/°C
Error mensual del factor de escala	Erro integral del factor de escala	50 ppm
Sensibilidad a la temperatura del factor de escala	Sensibilidad a la temperatura del factor de escala	50 ppm/°C
Rango de entrada	Medición de la aceleración	± 20 g

Especificaciones ambientales y eléctricas

Temperatura de funcionamiento:-40 °C a 60 °C

Temperatura de almacenamiento:-45 °C a 70 °C

Fuente de alimentación:18-36 V de corriente continua

Consumo de energía estable:≤ 12 W

Consumo de energía de arranque:≤ 25 W

Interfaces eléctricas

Las interfaces eléctricas externas incluyen interfaz de alimentación, interfaz de comunicación RS422 e interfaz Ethernet de 100 Mbps.

El pin	Conectividad	Nombre de la señal	Características de la señal
1,14	Fuente de alimentación externa	Suministro de energía PCS positivo	24 V
2,15	La fuente de alimentación PCS en tierra	El poder de tierra	-
10	Salida de señal de 200 Hz	Se aplicará la siguiente regla:	Los datos de salida de la UMI son positivos
9	Salida de señal de 200 Hz	Se aplicará la siguiente regla:	Los datos de salida de la UMI son negativos
7	Señales de sincronización	Se trata de una serie de datos.	SIGNAL de sincronización de la UMI positivo
6	Señales de sincronización	- ¿ Qué pasa?	Señales de sincronización de la UMI negativas

Protocolo de comunicación

El puerto serie RS422 1 emite tres canales de información de incremento de ángulo, tres canales de información de incremento de velocidad, información de recuento de IO e información de temperatura a una frecuencia de datos de 200 Hz.RS422 puerto serie 2 salidas señales de sincronización de tiempo con características de tiempo precisas.

Protocolo de datos de salida

Tasa de Baud:460800bps

Formato de salida:RS422, 1 bit de inicio, 1 bit de parada, 8 bits de datos, sin suma de comprobación

Frecuencia de datos:200 Hz

EE: No	Significado	Tipo de datos	Duración	Descripción
1 a 4.	Cabecera del paquete	Int sin firmar	4 bytes	El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable.
5 a 8.	Número de paquetes	Int sin firmar	4 bytes	Valor del recuento interno de la UMI
9 a 12	X Datos del giroscopio	Punto flotante de precisión única	4 bytes	Incremento del ángulo (grados)
13 a 16	Y Datos del giroscopio	Punto flotante de precisión única	4 bytes	Incremento del ángulo (grados)
17 y 20	Z Datos del giroscopio	Punto flotante de precisión única	4 bytes	Incremento del ángulo (grados)
21 a 24 años	X Datos del acelerómetro	Punto flotante de precisión única	4 bytes	Incremento de velocidad (m/s)
25 a 28 años	Y Datos del acelerómetro	Punto flotante de precisión única	4 bytes	Incremento de velocidad (m/s)
Entre el 29 y el 32	Z Datos del acelerómetro	Punto flotante de precisión única	4 bytes	Incremento de velocidad (m/s)
33 y 34	X Temperatura del acelerómetro	Int sin firmar	2 bytes	Medición de la temperatura
35	Cuento de pulso	Int sin firmar	1 byte	-
36	Cuento de pulso IO2	Int sin firmar	1 byte	-
37	Posición del signo	Int sin firmar	1 byte	-
38	Sumario de control	Int sin firmar	1 byte	Suma de bytes 1-37

Nota:Los datos del giroscopio del eje X, Y y Z representan incrementos de ángulo medidos en grados. Los datos del acelerómetro del eje X, Y y Z representan incrementos de velocidad medidos en metros por segundo. Unidades de temperatura:grados, calculado como positivo=(D33+D34*256) *0.01, negativo=(D33+D34*256-65536) *0.01.

Las dimensiones físicas

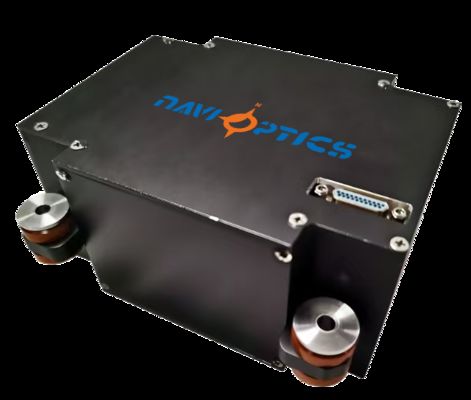

Compacto y ligero TDF42IMU0 Unidad de inercia de fibra óptica con bajo consumo de energía y alta precisión 0

Las dimensiones:115 * 94 * 50 mm (tolerancia ± 1 mm, excluidos los conectores)

Peso:≤ 0,85 kg

Etiquetas

fiber optic inertial measurement unit

small fiber optic inertial unit

low power IMU sensor
