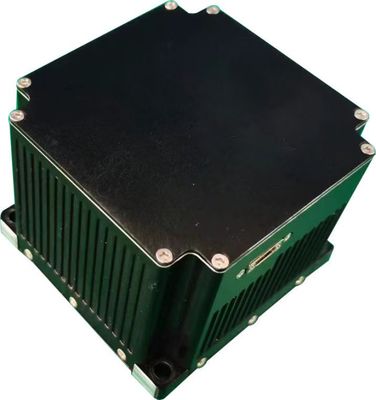

Unidad inercial de fibra óptica TDF37IMU0 de alta precisión con funciones de medición dinámica y estabilidad de sesgo cero de 0,2°/h

Name: Unidad inercial de fibra óptica TDF37IMU0 de alta precisión con funciones de medición dinámica y estabilidad de sesgo cero de 0,2°/h
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF37IMU0
Price: 10,250.00 USD
Availability: InStock

Atributos clave

Nombre de la Marca: NAVI OPTICS

Número de modelo: TDF37IMU0

Lugar de origen: PORCELANA

Certificación: CCS

Cantidad mínima de pedido: un set

Condiciones de pago: L/C, T/T

Embalaje Estándar: Caja de cartón

TDF37IMU0 Fiber Optic Inertial Unit.pdf

PDF

Resumen del producto

Unidad de inercia de fibra óptica de alta precisión TDF37IMU0 Las unidades inerciales de fibra óptica ofrecen ventajas significativas que incluyen tamaño compacto, diseño ligero, bajo consumo de energía y alta precisión.Estas unidades están diseñadas para el diseño del sistema de sujeción puro, que ...

Atributos personalizados del producto

Resaltar

unidad de medición inercial de fibra óptica

,

medición dinámica de alta precisión de la UMI

,

TDF37IMU0 funciones de unidad de inercia

Estabilidad de sesgo cero (10s):

0.2°/h

Temperatura variable Estabilidad de sesgo cero (100s):

0.5 °/h

No linealidad del factor de escala de 0.5 °/h:

≤20 ppm

Coeficiente de desplazamiento aleatorio:

0.02°/√h

Rango de entrada:

400 °/s

Descripción del Producto

Unidad de inercia de fibra óptica de alta precisión TDF37IMU0

Las unidades inerciales de fibra óptica ofrecen ventajas significativas que incluyen tamaño compacto, diseño ligero, bajo consumo de energía y alta precisión.Estas unidades están diseñadas para el diseño del sistema de sujeción puro, que cumple con los exigentes requisitos de las plataformas modernas no tripuladas, las armas submarinas/torpederas y diversas plataformas de armas terrestres, aerotransportadas y de misiles que requieren un factor de forma pequeño,equipos de medición inercial de alta precisión con capacidad de medición dinámica para información de movimiento angular y lineal del portador.

Especificaciones de rendimiento

Rendimiento del giroscopio

Proyecto	Contenido	Indicador
Indicador de sesgo cero	Estabilidad de sesgo cero (10s)	0.2°/h
	Estabilidad a temperatura variable con desviación cero (100s)	0.5°/h
Factor de escala	No linealidad del factor de escala	≤ 20 ppm
Otros indicadores	Coeficiente de desplazamiento aleatorio	0.02°/√h
	Rango de entrada	400°/s

Rendimiento del acelerómetro

Proyecto	Contenido	Indicador
Indice de desviación	Cero repetibilidad de sesgo	0.3 mg
Indicador de sesgo cero	Sensibilidad a la temperatura de sesgo cero	50 μg/°C
Factor de escala	Repetibilidad por factores de escala	300 ppm
	Sensibilidad a la temperatura del factor de escala	20 ppm/°C
Indicador de rango	Rango de entrada	± 20 g

Características de la unidad

Proyecto	Contenido	Indicador	En el caso de la
Desempeño ambiental	Temperatura de funcionamiento	-40°C ∼65°C
	Temperatura de almacenamiento	-40°C ∼60°C
Requisitos generales	Fuente de alimentación	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
	Consumo de energía estable	≤ 8W	Consumo de energía de arranque ≤ 15 W

Interfaces eléctricas

El pin	Conectividad	Nombre de la señal	Características de la señal
1,2	Fuente de alimentación externa	Fuente de alimentación PCS	24 V
3,4		Fuente de alimentación de PCS	El poder de tierra
5	Salida de señal de 200 Hz	Se aplicará la siguiente regla:	Los datos de salida de la UMI son positivos
6		Se aplicará la siguiente regla:	Los datos de salida de la UMI son negativos
9	Señales de sincronización	Se trata de una serie de datos.	SIGNAL de sincronización de la UMI positivo
10		- ¿ Qué pasa?	Señales de sincronización de la UMI negativas

Apariencia y dimensiones estructurales

Unidad inercial de fibra óptica TDF37IMU0 de alta precisión con funciones de medición dinámica y estabilidad de sesgo cero de 0,2°/h 0
