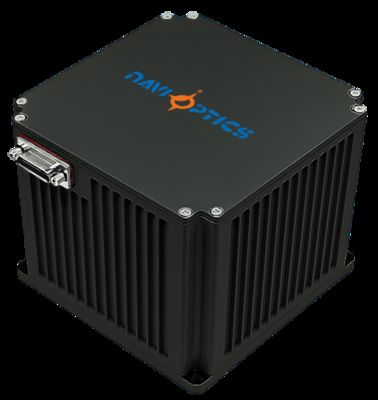

TDF51IMU0 Unidad de inercia de fibra óptica

Funciones de medición dinámica para equipos de unidades inerciales de pequeño tamaño y alta precisión diseñados para plataformas no tripuladas, armas de agua/torpedo y plataformas de armas terrestres/aerotransportadas.

Resumen general

Las unidades de inercia de fibra óptica ofrecen ventajas significativas, incluido su pequeño tamaño, peso ligero, bajo consumo de energía y alta precisión.y configuraciones de modulación de doble eje, proporcionando una medición dinámica de la información del movimiento angular y lineal del portador.

Especificaciones de rendimiento

Rendimiento del giroscopio

Parámetro	Especificación	Valor
Estabilidad de sesgo cero (100s)	Indicador de sesgo cero	00,05°/h
Estabilidad de sesgo cero (10s)	Indicador de sesgo cero	0.1°/h
Temperatura variable con sesgo cero	Estabilidad de sesgo cero	0.1°/h
Factor de escala	Factor de la escala de temperatura total	≤ 200 ppm
Coeficiente de caminata aleatoria	Otros indicadores	0.008°/√h
Rango de entrada	Rango de entrada	400°/s

Rendimiento del acelerómetro

Parámetro	Especificación	Valor
Error mensual de desviación	Desviación error global mensual	50 μg
Sensibilidad a la temperatura de sesgo cero	Sensibilidad a la temperatura de sesgo cero	50 μg/°C
Error mensual del factor de escala	Error global mensual del factor de escala	50 ppm
Sensibilidad a la temperatura del factor de escala	Sensibilidad a la temperatura del factor de escala	50 ppm/°C
Rango de entrada	Indicador de rango	± 20 g

Características del sistema

Parámetro	Especificación	Valor	Las notas
Temperatura de funcionamiento	Desempeño medioambiental	-40°C ∼60°C
Temperatura de almacenamiento	Desempeño medioambiental	-45°C ≈ 70°C
Fuente de alimentación	Requisitos generales	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Consumo de energía	Consumo de energía estable	≤ 12 W	Consumo de energía de arranque ≤ 25 W

Interfaces eléctricas

Las interfaces eléctricas externas incluyen interfaz de alimentación, interfaz de comunicación RS422 e interfaz Ethernet de 100 Mbps.

El pin	Conectividad	Nombre de la señal	Características de la señal
1,14	Fuente de alimentación externa	Suministro de energía PCS positivo	24 V
2,15	La fuente de alimentación PCS en tierra	El poder de tierra
10	Salida de señal de 200 Hz	Se aplicará la siguiente regla:	Los datos de salida de la UMI son positivos
9	Salida de señal de 200 Hz	Se aplicará la siguiente regla:	Los datos de salida de la UMI son negativos
7	Señales de sincronización	Se trata de una serie de datos.	SIGNAL de sincronización de la UMI positivo
6	Señales de sincronización	- ¿ Qué pasa?	Señales de sincronización de la UMI negativas

Protocolo de comunicación

El puerto serie RS422 1 emite tres canales de información de incremento de ángulo, tres canales de información de incremento de velocidad, información de recuento de IO e información de temperatura a una frecuencia de datos de 200 Hz
Los valores de observación en bruto sin interpolación se compensan por errores
Puerto serie RS422 2 salidas señal de sincronización de tiempo en el momento de muestreo 1 con borde ascendente válido
Ancho de pulso: 10 ± 2 μs, intervalo de señal de muestreo: 5 ms ± 20 μs
Tiempo de fijación del nivel del borde ascendente y del borde descendente no superior a 100 ns
Transmisión de datos por puerto de serie 1 se produce 50 μs después de la emisión del borde ascendente

Protocolo de datos de salida

La velocidad de Baud es de 460800 bps.
Formato de salida: RS422, bit de inicio de 1 bit, bit de parada de 1 bit, bit de datos de 8 bits, sin suma de comprobación
Frecuencia de datos: 200 Hz
Todos los bits no definidos están llenos de 0 por defecto
Al transmitir varios bytes, el byte bajo viene primero y el byte alto viene último

Número de bytes	Significado	Tipo de datos	Duración	Descripción
1 a 4.	Cabecera del paquete	Int sin firmar	4 bytes	El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable.
5 a 8.	Número de paquetes	Int sin firmar	4 bytes	Valor del recuento interno de la UMI
9 a 12	Datos del giroscopio X	Punto flotante de precisión única	4 bytes	Incremento del ángulo (grados)
13 a 16	Datos del giroscopio Y	Punto flotante de precisión única	4 bytes	Incremento del ángulo (grados)
17 y 20	Datos del giroscopio Z	Punto flotante de precisión única	4 bytes	Incremento del ángulo (grados)
21 a 24 años	X Datos del acelerómetro	Punto flotante de precisión única	4 bytes	Incremento de velocidad (M/S)
25 a 28 años	Y datos del acelerómetro	Punto flotante de precisión única	4 bytes	Incremento de velocidad (M/S)
Entre el 29 y el 32	Datos del acelerómetro Z	Punto flotante de precisión única	4 bytes	Incremento de velocidad (M/S)
33 y 34	X temperatura del acelerómetro	Int sin firmar	2 bytes	Medición de la temperatura
35	Número de pulsos IO1	Int sin firmar	1 byte	-
36	Cuento de pulsos IO2	Int sin firmar	1 byte	-
37	Posición del signo	Int sin firmar	1 byte	-
38	Sumario de control	Int sin firmar	1 byte	Suma de 1-37 bytes

Unidad de temperatura: grados, positivo=(D33+D34 * 256) * 0.01, negativo=(D33+D34 * 256-65536) * 0.01

Las dimensiones

TDF51IMU0 Unidad inercial de fibra óptica de gran precisión de tamaño pequeño con funciones de medición dinámica para equipos de UMI 0

Dimensiones: 98 * 96 * 90 mm (tolerancia ± 1 mm, excluidos los conectores)

Peso: ≤ 1,4 kg
