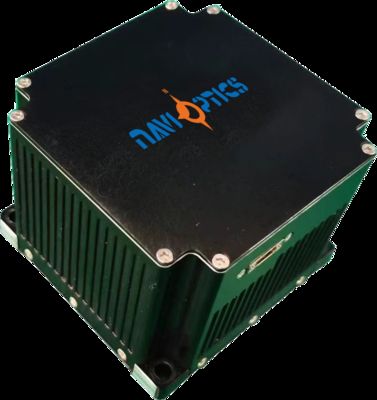

Calidad Unidad inercial de fibra óptica de tamaño pequeño TDF37IMU0 con bajo consumo de energía y alta precisión para medición dinámica fábrica

Unidad inercial de fibra óptica de tamaño pequeño TDF37IMU0 con bajo consumo de energía y alta precisión para medición dinámica

Name: Unidad inercial de fibra óptica de tamaño pequeño TDF37IMU0 con bajo consumo de energía y alta precisión para medición dinámica
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF37IMU0
Price: 10,250.00 USD
Availability: InStock

Atributos clave

Nombre de la Marca: NAVI OPTICS

Número de modelo: TDF37IMU0

Lugar de origen: Porcelana

Cantidad mínima de pedido: Un set

Condiciones de pago: T/T, L/C

Embalaje Estándar: Caja de cartón

Resumen del producto

La IMU de fibra óptica TDF37IMU0 ofrece alta precisión (estabilidad giroscópica de 0,2°/h, acelerómetro de 0,3 mg) en un tamaño compacto (≤0,5 kg). Baja potencia (≤8W), amplio rango de temperatura (-40 ℃ ~ 65 ℃) y múltiples salidas RS422 ideales para plataformas no tripuladas y sistemas de misiles.

Atributos personalizados del producto

Resaltar

unidad inercial de fibra óptica pequeña

,

sensor IMU de bajo consumo

,

unidad de medición inercial compacta

Descripción del Producto

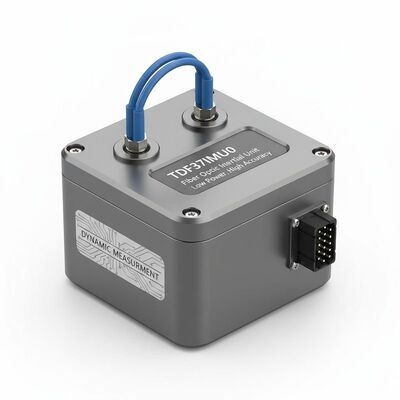

Unidad de inercia de fibra óptica de tamaño pequeño TDF37IMU0

Unidad inercial de fibra óptica compacta con bajo consumo de energía, alta precisión y diseño ligero para aplicaciones de navegación exigentes.

Resumen del producto

Las unidades inerciales de fibra óptica ofrecen ventajas significativas, incluido su pequeño tamaño, peso ligero, bajo consumo de energía y alta precisión.Estas unidades están diseñadas para sistemas puros de sujeción y cumplen con los requisitos de las plataformas modernas no tripuladas.El sistema proporciona medición dinámica de la información del movimiento angular y lineal del portador.

Especificaciones de rendimiento

Rendimiento del giroscopio

Parámetro	Especificación	Valor
Estabilidad de sesgo cero (10s)	Estabilidad de sesgo cero	0.2°/h
Temperatura variable con sesgo cero (100s)	Estabilidad a temperatura	0.5°/h
No linealidad del factor de escala	Factor de escala	≤ 20 ppm
Coeficiente de caminata aleatoria	Otros indicadores	0.02°/√h
Rango de entrada	Rango de acción	400°/s

Rendimiento del acelerómetro

Parámetro	Especificación	Valor
Repetibilidad de sesgo cero	Indice de desviación	0.3 mg
Sensibilidad a la temperatura de sesgo cero	Indicador de sesgo cero	50 μg/°C
Repetibilidad del factor de escala	Factor de escala	300 ppm
Sensibilidad a la temperatura del factor de escala	Factor de escala	20 ppm/°C
Rango de entrada	Indicador de rango	± 20 g

Características del sistema

Parámetro	Especificación	Valor	Las observaciones
Temperatura de funcionamiento	Desempeño medioambiental	-40°C ∼65°C
Temperatura de almacenamiento	Desempeño medioambiental	-40°C ∼60°C
Fuente de alimentación	Requisitos generales	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Consumo de energía estable	Requisitos de energía	≤ 8W	Consumo de energía de arranque ≤ 15 W

Protocolos de comunicación

Puerto de serie RS422 1:Salida de datos en bruto de la UMI a una frecuencia de 200 Hz, proporcionando tres canales de información sobre el incremento del ángulo, tres canales de información sobre el incremento de la velocidad, información sobre el recuento de IO e información sobre la temperatura.Protocolo de datos detallado en el apéndice A sin pérdida de datos.
Puerto de serie RS422 2:IMU de salida de datos síncrona con señal de sincronización de tiempo (borde ascendente válido), señal diferencial RS422, ancho de pulso de 10±2μs, intervalo de señal de muestreo de 5ms±20μs.Los datos del puerto de serie 1 transmitidos 50 μs después de la emisión del borde ascendente.
RS422 Puerto de serie 3:Salida de datos en bruto de giroscopio a una velocidad de transmisión de 460.8 kbps ± 2 kbps con paridad par. Salida de datos de giroscopio sincronizados con una onda cuadrada externa de 2 kHz o en forma de transmisión con una frecuencia de actualización de 2k.

Protocolo de datos de salida

Frecuencia de salida de datos en bruto de la UMI: 200 Hz con las siguientes especificaciones de protocolo:

La velocidad de Baud es de 460800 bps.
Formato de salida: RS422, 1 bit de inicio, 1 bit de parada, 8 bits de datos, sin suma de comprobación
Frecuencia de datos: 200 Hz
Protocolo de comunicación según se detalla a continuación
Bits no definidos por defecto a 0, múltiples bytes transmitidos con byte bajo primero

Número de bytes	Significado	Tipo de datos	Duración	Descripción
1 a 4.	Cabecera del paquete	Int sin firmar	4 bytes	El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable.
5 a 8.	Número de paquetes	Int sin firmar	4 bytes	Valor del recuento interno de la UMI
9 a 12	X Datos del giroscopio	Punto flotante de precisión única	4 bytes	Incremento del ángulo (grados)
13 a 16	Y Datos del giroscopio	Punto flotante de precisión única	4 bytes	Incremento del ángulo (grados)
17 y 20	Z Datos del giroscopio	Punto flotante de precisión única	4 bytes	Incremento del ángulo (grados)
21 a 24 años	X Datos del acelerómetro	Punto flotante de precisión única	4 bytes	Incremento de velocidad (m/s)
25 a 28 años	Y Datos del acelerómetro	Punto flotante de precisión única	4 bytes	Incremento de velocidad (m/s)
Entre el 29 y el 32	Z Datos del acelerómetro	Punto flotante de precisión única	4 bytes	Incremento de velocidad (m/s)
33 y 34	X Temperatura	Int sin firmar	2 bytes	Medición de la temperatura
35	Cuento de pulso	Int sin firmar	1 byte	-
36	Cuento de pulso IO2	Int sin firmar	1 byte	-
37	Posición del signo	Int sin firmar	1 byte	-
38	Sumario de control	Int sin firmar	1 byte	Suma de bytes 1-37

Nota: los datos del giroscopio del eje X, Y y Z representan incrementos de ángulo en grados. Los datos del acelerómetro del eje X, Y y Z representan incrementos de velocidad en metros por segundo.el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.01, negativo=(D33+D34*256-65536) *0,01 grados. La definición de la bandera se muestra en el apéndice 1 ((b).

Interfaces eléctricas

Conector del dispositivo: J63A-242-015-261-TH para suministro de energía y comunicación.

El pin	Conectividad	Nombre de la señal	Características de la señal
1,2	Fuente de alimentación externa	Fuente de alimentación PCS	24 V
3,4	Fuente de alimentación de PCS	El poder de tierra
5	Salida de señal de 200 Hz	Se aplicará la siguiente regla:	Los datos de salida de la UMI son positivos
6	Salida de señal de 200 Hz	Se aplicará la siguiente regla:	Los datos de salida de la UMI son negativos
9	Señales de sincronización	Se trata de una serie de datos.	SIGNAL de sincronización de la UMI positivo
10	Señales de sincronización	- ¿ Qué pasa?	Señales de sincronización de la UMI negativas

Dimensiones y peso

Unidad inercial de fibra óptica de tamaño pequeño TDF37IMU0 con bajo consumo de energía y alta precisión para medición dinámica 0

Peso: ≤ 0,5 kg
