Unidad de inercia láser TDL45IMU de gran precisión de tamaño pequeño para entornos de gran impacto y vibración

Name: Unidad de inercia láser TDL45IMU de gran precisión de tamaño pequeño para entornos de gran impacto y vibración
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Tdl45imu
Price: 10,250.00 USD
Availability: InStock

Atributos clave

Nombre de la Marca: NAVI OPTICS

Número de modelo: Tdl45imu

Lugar de origen: PORCELANA

Certificación: CCS

Cantidad mínima de pedido: un set

Condiciones de pago: L/C, T/T

Embalaje Estándar: Caja de cartón

TDL45IMU0 Laser Inertial Unit.pdf

PDF

Resumen del producto

Unidad de inercia láser de alta precisión TDL45IMU de tamaño pequeño Esta unidad de inercia láser compacta ofrece un rendimiento excepcional con su pequeño tamaño, peso ligero, bajo consumo de energía y alta precisión.Resiste un gran impacto., entornos de alta vibración y admite un diseño de correas ...

Atributos personalizados del producto

Resaltar

Unidad de inercia pequeña de alta precisión TDL45IMU

,

Unidad de inercia láser resistente a grandes impactos

,

Unidad de medición IMU de gran resistencia a las vibraciones

Estabilidad de sesgo cero (100s):

0.01°/h

Repetibilidad de polarización cero:

0.005°/h

Factor de escala de temperatura completa:

≤5 ppm

Coeficiente de desplazamiento aleatorio:

0.002 °/h

Rango de entrada:

400 °/s

Descripción del Producto

Unidad de inercia láser de alta precisión TDL45IMU de tamaño pequeño

Esta unidad de inercia láser compacta ofrece un rendimiento excepcional con su pequeño tamaño, peso ligero, bajo consumo de energía y alta precisión.Resiste un gran impacto., entornos de alta vibración y admite un diseño de correas puro para varias plataformas no tripuladas y sistemas de armas.

Resumen del producto

Diseñado para aplicaciones exigentes, el TDL45IMU proporciona medición dinámica del movimiento angular del portador e información de movimiento lineal.En el aire, y plataformas de misiles que requieren una navegación inercial compacta y de alta precisión.

Especificaciones de rendimiento

Rendimiento del giroscopio

Parámetro	Especificación	Valor
Estabilidad de sesgo cero (100s)	Indicador de sesgo cero	0.01°/h
Repetibilidad de sesgo cero		0.005°/h
Factor de la escala de temperatura completa	Factor de escala	≤ 5 ppm
Coeficiente de caminata aleatoria	Otros indicadores	0.002°/h
Rango de entrada		400°/s

Rendimiento del acelerómetro

Parámetro	Especificación	Valor
Desviación Error integral mensual	Indice de desviación	20 μg
Sensibilidad a la temperatura de sesgo cero	Indicador de sesgo cero	20 μg/°C
Error integral mensual del factor de escala	Factor de escala	20 ppm
Sensibilidad a la temperatura del factor de escala		20 ppm/°C
Rango de entrada	Indicador de rango	± 20 g

Especificaciones ambientales y generales

Parámetro	Especificación	Valor	Las notas
Temperatura de funcionamiento	Desempeño ambiental	-40°C ∼60°C
Temperatura de almacenamiento		-45°C ≈ 70°C
Fuente de alimentación	Requisitos generales	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Consumo de energía estable		≤ 20 W	Consumo de energía de arranque ≤ 25 W

Interfaces eléctricas

El pin	Conectividad	Nombre de la señal	Características de la señal
1,12	Fuente de alimentación externa	Suministro de energía PCS positivo	24 V
2,13		La fuente de alimentación PCS en tierra	El poder de tierra
3	Salida de señal de 200 Hz	Se aplicará la siguiente regla:	Los datos de salida de la UMI son positivos
14		Se aplicará la siguiente regla:	Los datos de salida de la UMI son negativos
6	Señales de sincronización	Se trata de una serie de datos.	SIGNAL de sincronización de la UMI positivo
17		- ¿ Qué pasa?	Señales de sincronización de la UMI negativas

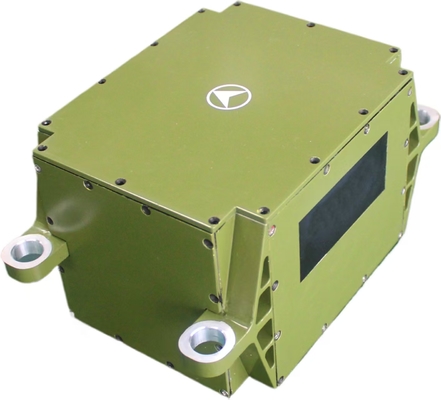

Apariencia y dimensiones estructurales

Unidad de inercia láser TDL45IMU de gran precisión de tamaño pequeño para entornos de gran impacto y vibración 0
