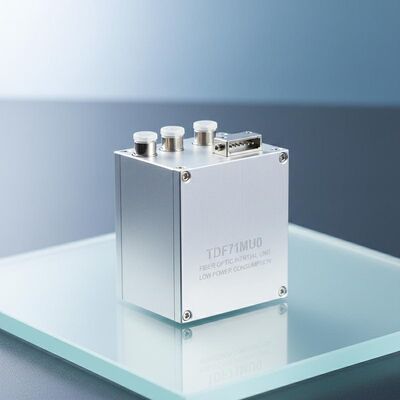

Unidad de inercia de fibra óptica de tamaño pequeño y peso ligero TDF71IMU0 con bajo consumo de energía

Name: Unidad de inercia de fibra óptica de tamaño pequeño y peso ligero TDF71IMU0 con bajo consumo de energía
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF71IMU0
Price: 10,250.00 USD
Availability: InStock

Atributos clave

Nombre de la Marca: NAVI OPTICS

Número de modelo: TDF71IMU0

Lugar de origen: China.

Cantidad mínima de pedido: un set

Condiciones de pago: L/C, T/T

Embalaje Estándar: Caja de cartón

Resumen del producto

Unidad inercial de fibra óptica TDF71IMU0: compacta (130×130×110mm), ligera (≤2,2kg), de bajo consumo (≤15W). Alta precisión: estabilidad giroscópica de 0,01°/h, error del acelerómetro de 20 μg. Opera de -40 ℃ a 60 ℃, ideal para sistemas no tripulados y plataformas de misiles.

Atributos personalizados del producto

Resaltar

small fiber optic inertial unit

,

lightweight IMU low power

,

TDF61IMU0 inertial measurement unit

Descripción del Producto

Unidad de inercia de fibra óptica de tamaño pequeño y peso ligero TDF71IMU0

Unidad inercial de fibra óptica con bajo consumo de energía, diseñada para plataformas no tripuladas, armas de agua/torpedo y tierra, aerotransportadas,y plataformas de armas de misiles que requieren un tamaño pequeño y una medición inercial de alta precisión.

Especificaciones de rendimiento

Rendimiento del giroscopio

Parámetro	Especificación	Valor	Las notas
Estabilidad de sesgo cero (100s)	0.01°/h
Estabilidad de sesgo cero (10s)	00,03°/h
Temperatura variable con sesgo cero	00,05°/h
Factor de la escala de temperatura completa	≤ 150 ppm
Coeficiente de caminata aleatoria	0.002°/√h
Rango de entrada	400°/s

Rendimiento del acelerómetro

Parámetro	Especificación	Valor	Las notas
Error mensual de desviación	20 μg
Sensibilidad a la temperatura de sesgo cero	20 μg/°C
Error mensual del factor de escala	20 ppm
Sensibilidad a la temperatura del factor de escala	20 ppm/°C
Rango de entrada	± 20 g

Características de la unidad

Parámetro	Especificación	Las notas
Temperatura de funcionamiento	-40 °C a 60 °C
Temperatura de almacenamiento	-45 °C a 70 °C
Fuente de alimentación	18-36 V de corriente continua
Consumo de energía estable	≤ 15 W	El valor de las emisiones de dióxido de carbono se calcula en función de las emisiones de dióxido de carbono de las emisiones de dióxido de carbono.

Protocolos de comunicación

Interfaz de depuración universal con velocidad de baud 460800, 8 bits de datos, 1 bit de parada, sin suma de comprobación, transmisión de orden bajo a alto.

Los bytes	Contenido del mensaje	Tipo de producto	Las notas
1 y 2	Cabecera del marco	car	Se trata de un sistema de control de las emisiones de gases de escape.
3	Duración del marco	car	0x1E
4	Identificador del marco	car	0x04
5 a 8.	Número de marco	Int	Acumulación de 200 Hz
9 a 11	X Salida del acelerómetro	el número de personas	Nota 1
12 a 14	Y Salida del acelerómetro	el número de personas
15 a 17 años	Z Salida del acelerómetro	el número de personas
18 a 20 años	X Salida del giroscopio	el número de personas	Nota 2
21 a 23	Y Salida del giroscopio	el número de personas
24 y 26	Z Salida del giroscopio	el número de personas
27	Reserva	car
28 a 31 años	Reserva	Int
32 a 33 años	Reserva	muy corto
34	Sumario de control		Total de bytes 4 a 33

Interfaces eléctricas

Las interfaces externas incluyen alimentación, comunicación RS422 y Ethernet de 100 Mbps.

El pin	Conectividad	Nombre de la señal	Características de la señal
1,2	Fuente de alimentación externa	Alimentación de PCS positiva	24 V
3,4	Base de suministro de energía del PCS	El poder de tierra
5	Salida de señal de 200 Hz	Se aplicará la siguiente regla:	Los datos de salida de la UMI son positivos
6		Se aplicará la siguiente regla:	Los datos de salida de la UMI son negativos
9	Señales de sincronización	Se trata de una serie de datos.	SIGNAL de sincronización de la UMI positivo
10		- ¿ Qué pasa?	Señales de sincronización de la UMI negativas

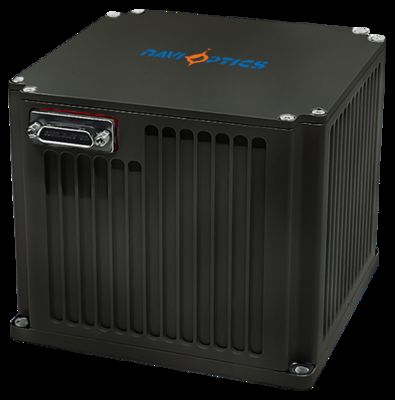

Las dimensiones

Unidad de inercia de fibra óptica de tamaño pequeño y peso ligero TDF71IMU0 con bajo consumo de energía 0

Dimensiones: 130 mm * 130 mm * 110 mm (± 1 mm, excluidos los conectores)
Tamaño de la instalación: 120 mm * 120 mm
Apertura de la instalación: 4-Φ5,3 mm
Peso: ≤ 2,2 kg
