Hogar > Productos > Unidad de medición inercial >

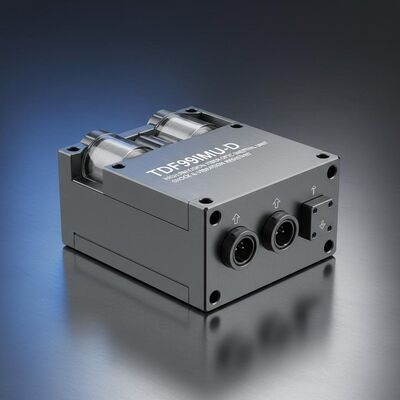

Unidad inercial de fibra óptica TDF99IMU-D de alta precisión con alta resistencia a los golpes y las vibraciones y pequeño tamaño

Calidad Unidad inercial de fibra óptica TDF99IMU-D de alta precisión con alta resistencia a los golpes y las vibraciones y pequeño tamaño fábrica
Calidad Unidad inercial de fibra óptica TDF99IMU-D de alta precisión con alta resistencia a los golpes y las vibraciones y pequeño tamaño fábrica
Calidad Unidad inercial de fibra óptica TDF99IMU-D de alta precisión con alta resistencia a los golpes y las vibraciones y pequeño tamaño fábrica

Unidad inercial de fibra óptica TDF99IMU-D de alta precisión con alta resistencia a los golpes y las vibraciones y pequeño tamaño

Atributos clave
Nombre de la Marca: NAVI OPTICS
Número de modelo: TDFG99IMU0
Lugar de origen: Porcelana
Condiciones de pago: LC, T/T
Embalaje Estándar: Caja de cartón

Resumen del producto

IMU de fibra óptica de alta precisión con estabilidad giroscópica de 0,005°/h, rango de acelerómetro de ±20 g y resistencia excepcional a golpes/vibraciones. Certificado para aplicaciones militares, incluidos vehículos aéreos no tripulados, misiles y torpedos. Diseño compacto con reducción de vibración de 8 puntos y rango operativo robusto de -40°C a 60°C.

Atributos personalizados del producto

Resaltar

Unidad inercial de fibra óptica de alta precisión

,

Unidad de medición inercial de alta resistencia a golpes y vibraciones

,

IMU de tamaño pequeño

Descripción del Producto
Unidad de inercia de fibra óptica de alta precisión TDF99IMU-D
Unidad avanzada de medición de inercia de fibra óptica con excepcional resistencia a golpes y vibraciones para aplicaciones industriales y de defensa exigentes.
Resumen del producto
Esta unidad de inercia de fibra óptica compacta tiene un tamaño pequeño, un diseño ligero, un bajo consumo de energía y una alta precisión.resistente a los impactos y vibraciones extremos. Ideal para aplicaciones de sujeción pura en plataformas no tripuladas, sistemas de torpedos y plataformas de armas terrestres / aerotransportadas / misiles que requieren mediciones de inercia compactas y de alta precisión.
Especificaciones de rendimiento
Componente Parámetro Especificación Las notas
Rendimiento del giroscopio Estabilidad de sesgo cero (100s) 0.005°/h
Estabilidad de sesgo cero (10s) 0.01°/h
Temperatura variable con sesgo cero 0.02°/h
Factor de la escala de temperatura completa ≤ 150 ppm
Coeficiente de caminata aleatoria 0.001°/h
Rango de entrada 400°/s
Rendimiento del acelerómetro Error mensual de desviación 20 μg
Sensibilidad a la temperatura de sesgo cero 20 μg/°C
Error mensual del factor de escala 20 ppm
Sensibilidad a la temperatura del factor de escala 20 ppm/°C
Rango de entrada ± 20 g
Características del sistema Temperatura de funcionamiento -40 °C a 60 °C
Temperatura de almacenamiento -45 °C a 70 °C
Fuente de alimentación 18-36 V de corriente continua
Consumo de energía Se aplicará el método de cálculo de las emisiones.
Protocolo de comunicación
La salida de datos de depuración opera a una velocidad de 460800 bauds con 8 bits de datos, 1 bit de parada, sin paridad y transmisión LSB-primera.y resultados de navegación.
El byte Contenido Tipo de producto Descripción
1 y 2 Cabecera del marco car 0x5A, 0x54
3 Duración del marco car 0x1E
4 Identificador del marco car 0x04
5 a 8. Número de marco Int Acumulación de 200 Hz
9 a 11 X Acelerómetro el número de personas Véase la nota 1
12 a 14 Y acelerómetro el número de personas
15 a 17 años Z Acelerómetro el número de personas
18 a 20 años X Giroscopio el número de personas Véase la nota 2
21 a 23 Y Giroscopio el número de personas
24 y 26 Z Giroscopio el número de personas
27 a 33 Reservado el valor de las emisiones de CO2
34 Sumario de control Total de 4 a 33 bytes
Notas sobre el tratamiento de datos
Nota 1 - Aumento de velocidad:Salida del acelerómetro de 5 ms procesada mediante redondeo entero y rango limitado a [0,1e7), transmitiendo los últimos 3 bytes.
Nota 2 - Aumento del ángulo:Salida giroscópica de 5 ms procesada mediante redondeo entero y rango limitado a [0,1e7), transmitiendo los últimos 3 bytes.
Interfaces eléctricas
Las interfaces externas incluyen alimentación, comunicación RS422 y Ethernet de 100 Mbps a través del enchufe JY27496E17E42PN-H.
El pin Conexión Nombre de la señal Características
39,40 Energía externa Potencia PCS positiva 24 V
41,42 El poder de tierra El PCS Power Ground El poder de tierra
5 Salida de 200 Hz Se aplicará la siguiente regla: Los datos de salida de la UMI son positivos
6 Salida de 200 Hz Se aplicará la siguiente regla: Los datos de salida de la UMI son negativos
9 Sincronización Se trata de una serie de datos. La señal de sincronización de la UMI es positiva
10 Sincronización - ¿ Qué pasa? Sinal de sincronización de la UMI negativo
Especificaciones físicas

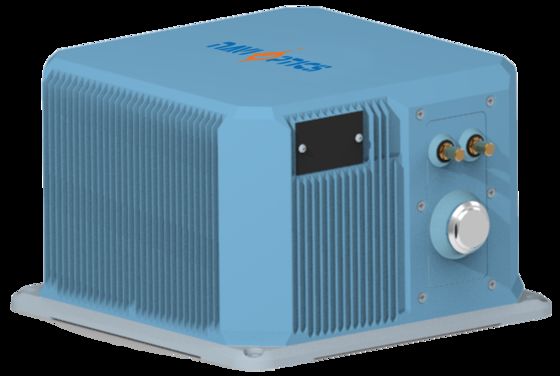

Unidad inercial de fibra óptica TDF99IMU-D de alta precisión con alta resistencia a los golpes y las vibraciones y pequeño tamaño 0
  • Dimensiones: 188 mm * 188 mm * 1215 mm (± 1 mm, excluidos los conectores)
  • Peso: ≤ 4,7 kg
Etiquetas

fiber optic inertial measurement unit

small fiber optic inertial unit

low power IMU sensor
